Paulmann Linion – modulares 24V-Lichtkanalsystem richtig planen

Das Paulmann Linion Lichtkanalsystem ist ein modulares 24V-LED-System für zusammenhängende Lichtlinien. Gerade Lichtkanäle, 90°-Ecken und Kurven lassen sich zu individuellen Formen kombinieren und über passende Einspeisungen mit Strom versorgen. Dadurch eignet sich Linion für geradlinige ebenso wie für geometrische oder geschwungene Lichtformen.

Anders als bei einem klassischen Schienensystem sind die Lichtkanäle selbst leuchtende Systemkomponenten. Linion verbindet damit Lichtquelle, Aluminiumkanal und Gestaltungslinie zu einem zusammenhängenden System. Je nach Planung kann die Installation direkt an der Decke montiert oder mit geeignetem Zubehör als Pendellösung abgehängt werden.

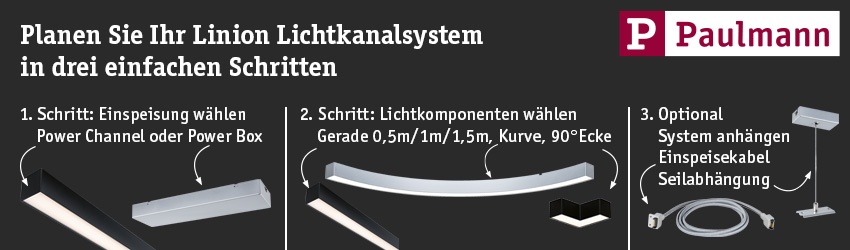

So funktioniert das Paulmann Linion System

Der Aufbau lässt sich auf wenige grundlegende Entscheidungen reduzieren. Wichtig ist, zuerst die Stromversorgung und Montageart zu planen und erst danach die benötigten Lichtkanäle zusammenzustellen.

Power Channel oder Power Box – welche Linion Einspeisung brauche ich?

Die Wahl der Einspeisung ist eine der wichtigsten Entscheidungen bei der Linion Planung. Beide Varianten wandeln die vorhandene Netzspannung für das 24V-System um, unterscheiden sich jedoch darin, wie der Stromanschluss in die Installation eingebunden wird.

Der Power Channel ist selbst Bestandteil der leuchtenden Linie. Er eignet sich besonders, wenn sich der 230V-Stromauslass direkt am vorgesehenen Beginn beziehungsweise innerhalb der Lichtform befindet.

Die Power Box ist sinnvoll, wenn der Stromauslass versetzt zum eigentlichen Lichtkanal liegt. Bei der Pendelmontage ist die Power Box außerdem die vorgesehene Basis für die Stromzuführung zum abgehängten System.

Linion On/Off oder Zigbee?

Paulmann bietet die Linion Einspeisungen in klassischer On/Off-Ausführung und als Zigbee-Variante an.

Die Zigbee-Varianten können abhängig von der verwendeten Steuerung beispielsweise über Fernbedienung oder ein kompatibles Zigbee-Gateway bedient werden. Bei Nutzung eines geeigneten Gateways können auch App- und Sprachsteuerung möglich sein.

Weitere Grundlagen zur Funktechnik findest Du in unserem Lexikon unter Zigbee. Passende Smart-Home-Komponenten findest Du unter Smart Home via Zigbee.

Wie lang darf ein Paulmann Linion System sein?

Die maximal mögliche Linion Systemlänge hängt von der gewählten Einspeisung und Steuerungsvariante ab. Deshalb sollte die gewünschte Gesamtlänge bereits vor der Auswahl der Power-Komponente feststehen.

Beim aktuellen Power Channel ermöglicht Paulmann mit der On/Off-Einspeisung eine Systemlänge von bis zu 5 m. Mit einer passenden Zigbee-Einspeisung sind je nach Einspeisung und Systemkonfiguration bis zu 8 m möglich.

Neben der Länge muss auch die zulässige elektrische Leistung berücksichtigt werden. Addiere deshalb die Leistung aller Geraden, Ecken und Kurven und gleiche sie mit der maximal zulässigen Anschlussleistung der gewählten Einspeisung ab.

Die konkreten Leistungs- und Längengrenzen des ausgewählten Power Channels beziehungsweise der Power Box sind immer maßgeblich, da sich die verschiedenen Einspeisevarianten unterscheiden.

Gerade Lichtkanäle in 0,5 m, 1 m und 1,5 m

Die geraden Linion Lichtkanäle sind in verschiedenen Längen erhältlich. Dadurch lässt sich eine geplante Lichtlinie aus standardisierten Modulen zusammensetzen.

Die geraden Linion Lichtkanäle liefern je nach Ausführung einen Lichtstrom in einer Größenordnung von etwa 1.000 Lumen pro Meter. Maßgeblich sind jedoch immer die konkreten Produktdaten des jeweiligen Moduls. Wie viel Beleuchtungsstärke im Raum tatsächlich erreicht wird, hängt zusätzlich von Anordnung, Raumgeometrie, Montagehöhe und weiteren Faktoren ab.

90°-Ecke oder 90°-Kurve?

Neben den geraden Kanälen stehen zwei unterschiedliche Möglichkeiten für Richtungswechsel zur Verfügung.

Die 90°-Ecke erzeugt einen klaren geometrischen Richtungswechsel und eignet sich für kantige Formen. Die 90°-Kurve ermöglicht dagegen einen weicheren, geschwungenen Verlauf.

Dadurch kann Linion nicht nur als gerade Lichtlinie geplant werden. Rechtecke, L-Formen, geometrische Strukturen oder geschwungene Verläufe lassen sich aus den vorgesehenen Systemkomponenten zusammensetzen.

Wie werden Linion Lichtkanäle miteinander verbunden?

Die Lichtkanäle werden mit den für das System vorgesehenen Plug-&-Play-Verbindern gekoppelt. Bei den entsprechenden Lichtkanal-Modulen sind die benötigten Verbinder beziehungsweise Stabilisierungselemente bereits Bestandteil des Produkts.

Die Verbindung ist so konstruiert, dass die einzelnen Module optisch zu einer möglichst homogenen Lichtlinie zusammengefügt werden können. Trotzdem handelt es sich technisch weiterhin um mehrere miteinander verbundene Systemelemente.

Das ist ein wichtiger Unterschied zu frei zuschneidbaren LED-Stripes: Linion wird aus definierten starren Lichtkanal-Modulen aufgebaut.

Paulmann Linion an der Decke montieren

Für die direkte Deckenmontage besitzen die Linion Komponenten vorgesehene Befestigungsmöglichkeiten. Die einzelnen Lichtkanäle werden anschließend mit den systemeigenen Steckverbindern elektrisch und mechanisch verbunden.

Vor der Montage sollte der komplette Verlauf einschließlich Einspeisung, Geraden, Ecken und Kurven geplant werden. So lässt sich vermeiden, dass am Ende ein Modul fehlt oder die vorgesehene Lichtform nicht zum vorhandenen Stromauslass passt.

Paulmann Linion als Pendelleuchte montieren

Linion kann mit passendem Zubehör auch als abgehängte Lichtlinie eingesetzt werden. Dafür werden zusätzliche Seilabhängungen sowie eine geeignete Stromzuführung benötigt.

Für eine Pendellösung sieht Paulmann die Power Box als Einspeisung vor. Ein separates Einspeisekabel führt die 24V-Versorgung von der Power Box zum abgehängten Lichtkanal.

Die verfügbaren Seilabhängungen ermöglichen die Positionierung des Systems unterhalb der Decke. Für die rückseitige Optik der abgehängten Kanäle stehen außerdem passende Abdeckungen zur Verfügung, die entsprechend der benötigten Länge gekürzt werden können.

Power Channel und Power Box nicht verwechseln

Ein typischer Planungsfehler besteht darin, ausschließlich nach Leistung oder Zigbee-Funktion zu wählen. Entscheidend ist zuerst die Lage des vorhandenen Stromauslasses.

• Stromauslass direkt am Lichtkanal: Power Channel prüfen
• Stromauslass versetzt: Power Box prüfen
• Pendellösung: Power Box sowie passendes Einspeise- und Abhängezubehör einplanen
• Dimmung beziehungsweise Smart Home gewünscht: Zigbee-Ausführung auswählen

Ist Paulmann Linion dimmbar?

Linion ist nicht unabhängig von der Einspeisung automatisch dimmbar. Für eine integrierte Dimmfunktion muss eine dafür vorgesehene Zigbee-Einspeisung verwendet werden.

Der darin integrierte Controller ermöglicht die Dimmung der angeschlossenen Linion Lichtkomponenten. Die Steuerung kann je nach Setup über kompatible Fernbedienungen oder ein Zigbee-Gateway erfolgen.

Die klassischen On/Off-Einspeisungen sind dagegen für das einfache Ein- und Ausschalten vorgesehen.

Ist Paulmann Linion ein LED-Lichtband?

Linion erzeugt optisch eine zusammenhängende lineare Beleuchtung, ist technisch jedoch kein klassischer flexibler LED-Strip.

Beim Linion System befinden sich LEDs, Diffusor und Aluminiumgehäuse in fertigen starren Lichtkanal-Modulen. Diese werden mit systemeigenen Verbindern zu einer Lichtform zusammengesetzt.

Ein LED-Strip besteht dagegen aus einem flexiblen LED-Band und benötigt je nach Aufbau separate Profile, Abdeckungen, Netzteile und weitere Komponenten.

Wenn Du eine frei zuschneidbare flexible Lichtlinie für Möbel, Nischen oder individuelle Profile suchst, sind LED-Stripes häufig die passendere Produktgruppe. Wenn dagegen eine sichtbare architektonische Lichtform aus fertigen leuchtenden Kanälen entstehen soll, ist Linion die speziellere Lösung.

Paulmann Linion oder ULine?

Linion und ULine sind zwei sehr unterschiedliche Paulmann Lichtsysteme und sollten deshalb klar voneinander getrennt werden.

Kurz gesagt: Linion erzeugt die Lichtlinie selbst. Bei ULine bildet dagegen der textile Gurt die Systemlinie, während separate Leuchten für das Licht sorgen.

Paulmann Linion, URail oder ProRail3?

Auch gegenüber klassischen Stromschienen sollte Linion klar abgegrenzt werden.

Wenn Du einzelne Spots und Pendel entlang einer Stromschiene flexibel positionieren möchtest, sind URail oder ProRail3 konzeptionell näher an dieser Aufgabe. Wenn die leuchtende Linie selbst das prägende Gestaltungselement sein soll, ist Linion die passendere Systemfamilie.

Linion für Essbereich und Küche

Über einem Esstisch oder einer Kücheninsel kann eine abgehängte Linion Lichtlinie eine klare geometrische Zone definieren. Bei direkter Deckenmontage lässt sich das System dagegen stärker in die Architektur integrieren.

Für Küchenarbeitsflächen sollte trotzdem geprüft werden, ob Position und Lichtverteilung der geplanten Linion Installation ausreichend Licht auf die tatsächlichen Arbeitsbereiche bringen. Eine dekorative Lichtlinie ersetzt nicht automatisch die gezielte Beleuchtung einer Sehaufgabe.

Linion für Wohnzimmer und offene Räume

In offenen Wohnbereichen eignet sich Linion insbesondere für Lichtkonzepte, bei denen eine Linie mehrere Raumzonen gestalterisch miteinander verbindet.

Gerade Kanäle können dabei klare Raumachsen aufnehmen, während Ecken und Kurven die Lichtform an Architektur oder Einrichtung anpassen. Durch die Kombination verschiedener Module kann die Leuchte selbst zu einem sichtbaren Teil der Raumgestaltung werden.

Linion für Büro, Empfang und Showroom

Auch in professionell genutzten Innenräumen kann Linion eingesetzt werden, wenn eine durchgängige architektonische Lichtlinie Teil des Gestaltungskonzepts sein soll.

Für Arbeitsplätze müssen jedoch zusätzlich die Anforderungen der konkreten Lichtaufgabe berücksichtigt werden. Lichtstrom, Beleuchtungsstärke, Blendungsbegrenzung, Position und Raumgeometrie lassen sich nicht allein aus der Bauart „Lichtkanal“ ableiten.

Für umfangreiche Objektinstallationen mit mehreren unabhängig schaltbaren Gruppen kann ein System wie Paulmann ProRail3 je nach Projekt funktional geeigneter sein.

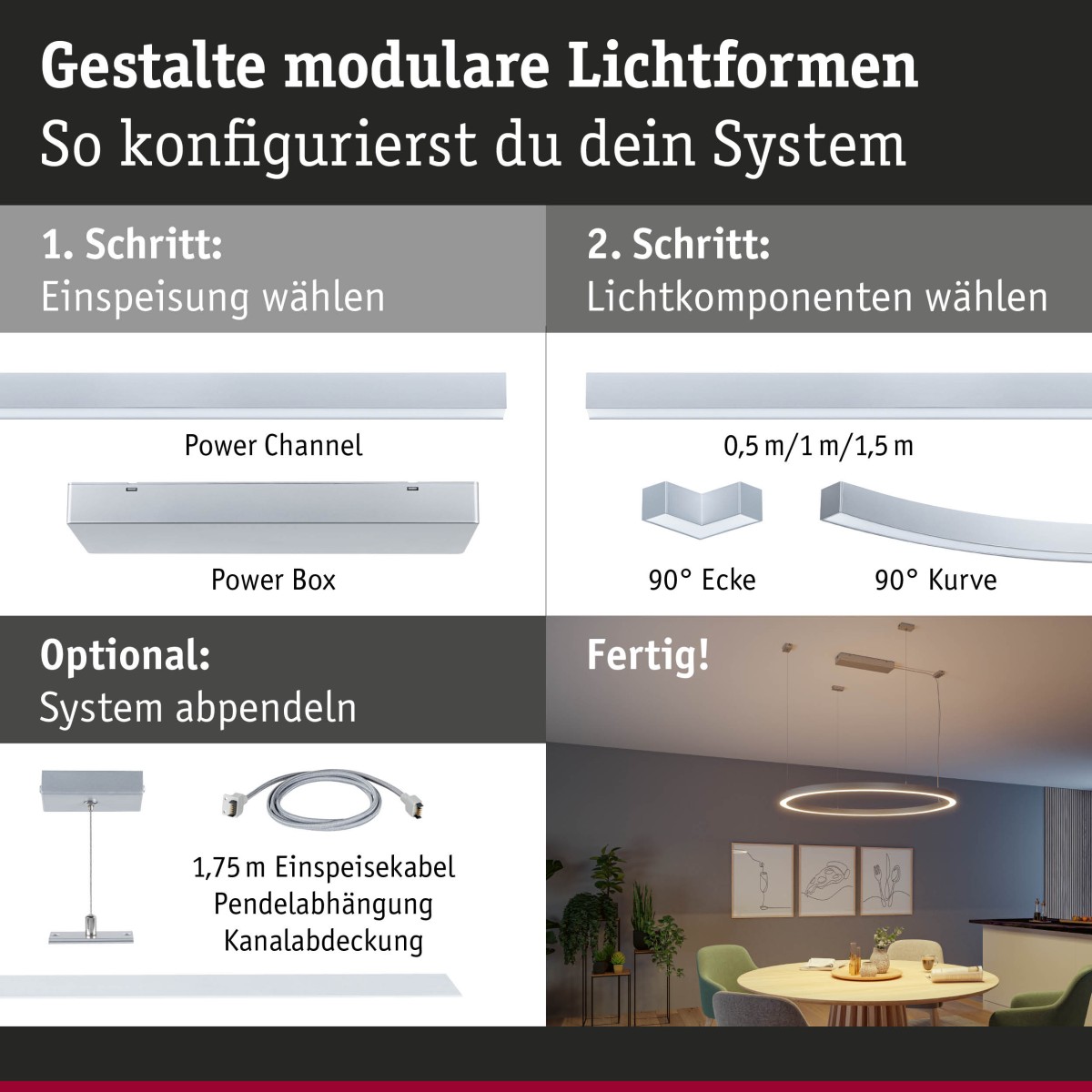

Paulmann Linion richtig planen: 9 wichtige Punkte

Typische Fehler bei der Linion Planung

• Geraden, Ecken und Kurven bestellen, bevor der komplette Verlauf feststeht
• Power Channel und Power Box ausschließlich nach Leistung statt nach Position des Stromauslasses auswählen
• On/Off und Zigbee verwechseln und dadurch eine nicht gewünschte Steuerungsart bestellen
• Systemlänge und zulässige Anschlussleistung der Einspeisung nicht berücksichtigen
• bei einer Pendellösung die Power Box, das Einspeisekabel oder die Seilabhängungen vergessen
• Linion mit einem flexibel zuschneidbaren LED-Strip gleichsetzen
• Linion mit ULine oder einem klassischen Stromschienensystem verwechseln
• von Zigbee automatisch auf jede beliebige Smart-Home-Kompatibilität schließen
• die Lichtform planen, ohne die eigentliche Beleuchtungsaufgabe des Raumes zu berücksichtigen

Paulmann Linion im STM-Licht System-Cluster

Diese Kategorie ist bewusst auf das Paulmann Linion 24V-Lichtkanalsystem und die dazugehörigen Einspeisungen, Lichtkanäle, Ecken, Kurven und Zubehörteile ausgerichtet.

• Paulmann Linion – 24V-System aus leuchtenden Aluminium-Lichtkanälen für zusammenhängende Lichtlinien
• Paulmann ULine – 48V-System mit textilem Stromgurt und separat positionierten Systemleuchten
• Paulmann URail – 230V-1-Phasen-Stromschiene für Spots, Pendelleuchten und weitere Schienenleuchten
• Paulmann ProRail3 – 230V-3-Phasen-Schienensystem mit mehreren schaltbaren Lichtgruppen
• LED-Stripes – flexible LED-Bänder für Profile, Möbel, indirekte Beleuchtung und individuell zuschneidbare Lichtlinien

Damit bleibt die Suchintention klar getrennt: Linion behandelt Paulmann Lichtkanäle und modulare 24V-Lichtlinien. ULine übernimmt die Gurt-System-Suche, URail und ProRail3 die Stromschienen-Suche und LED-Stripes die flexible Band- und Profillösung.

Häufige Fragen zum Paulmann Linion Lichtkanalsystem

Was ist Paulmann Linion?

Paulmann Linion ist ein modulares 24V-LED-Lichtkanalsystem. Leuchtende gerade Kanäle, Ecken und Kurven werden miteinander verbunden und bilden eine zusammenhängende Lichtform an der Decke oder als abgehängte Pendellösung.

Welche Komponenten brauche ich für Paulmann Linion?

Du benötigst zunächst eine passende Einspeisung. Anschließend stellst Du die Lichtform aus geraden Kanälen, 90°-Ecken und 90°-Kurven zusammen. Für eine Pendelmontage werden zusätzlich geeignete Seilabhängungen, ein Einspeisekabel und gegebenenfalls rückseitige Abdeckungen benötigt.

Was ist der Unterschied zwischen Linion Power Channel und Power Box?

Der Power Channel ist ein leuchtendes Einspeisemodul mit integriertem Trafo für einen direkten Stromauslass. Die Power Box eignet sich für einen versetzten Stromauslass und kann bei einer Pendellösung als Deckenbaldachin verwendet werden.

Ist Paulmann Linion dimmbar?

Mit einer dafür vorgesehenen Zigbee-Einspeisung kann das Linion System gedimmt werden. Die On/Off-Einspeisungen sind dagegen für klassisches Ein- und Ausschalten vorgesehen.

Kann Paulmann Linion mit Zigbee gesteuert werden?

Ja. Die Zigbee-Versionen besitzen einen integrierten Controller und können mit kompatiblen Zigbee-Steuerungen verwendet werden. Je nach Setup sind Fernbedienung sowie über ein geeignetes Gateway auch App- oder Sprachsteuerung möglich.

Wie lang kann ein Paulmann Linion System werden?

Die maximal mögliche Systemlänge hängt von der gewählten Einspeisung ab. Der aktuelle On/Off-Power-Channel ist für bis zu 5 m vorgesehen, während Zigbee-Konfigurationen je nach Einspeisung bis zu 8 m ermöglichen können. Maßgeblich sind immer die technischen Daten der konkret gewählten Einspeisung.

Welche Längen gibt es bei den Linion Lichtkanälen?

Die geraden Lichtkanäle werden in 0,5 m, 1,0 m und 1,5 m angeboten. Zusätzlich stehen 90°-Ecken und 90°-Kurven zur Gestaltung von Richtungswechseln zur Verfügung.

Kann Paulmann Linion als Pendelleuchte montiert werden?

Ja. Dafür sind zusätzliches Pendelzubehör und eine geeignete Stromzuführung erforderlich. Paulmann sieht für die Pendellösung die Power Box sowie passende Seilabhängungen und ein Einspeisekabel vor.

Was ist der Unterschied zwischen Paulmann Linion und ULine?

Linion ist ein 24V-System aus starren, selbst leuchtenden Lichtkanälen. ULine verwendet dagegen einen flexiblen textilen 48V-Gurt als Stromführung, an dem separate ULine Leuchten positioniert werden.

Was ist der Unterschied zwischen Linion und LED-Stripes?

Linion besteht aus fertigen starren Lichtkanal-Modulen mit integrierter LED-Technik. LED-Stripes sind flexible LED-Bänder, die je nach Installation mit separaten Profilen, Abdeckungen, Netzteilen und weiterem Zubehör kombiniert werden.

Fazit: Paulmann Linion zuerst als System planen

Das Paulmann Linion Lichtkanalsystem ist eine spezielle Lösung für zusammenhängende, modular aufgebaute LED-Lichtlinien. Gerade Kanäle, 90°-Ecken und Kurven bilden die Lichtform, während Power Channel oder Power Box die 230V-Netzspannung in die benötigte 24V-Systemspannung überführen.

Plane deshalb zuerst Stromauslass, Lichtform, Montageart und gewünschte Steuerung. Wähle danach Einspeisung, Lichtkanäle und Zubehör und prüfe abschließend Systemlänge sowie Gesamtleistung. So entsteht eine Linion Installation, bei der Gestaltung und technische Systemlogik von Anfang an zusammenpassen.
