Konstantspannungs-Netzgeräte – 12V und 24V
Konstantspannungs-Netzgeräte – 12 V und 24 V für LED-Beleuchtung

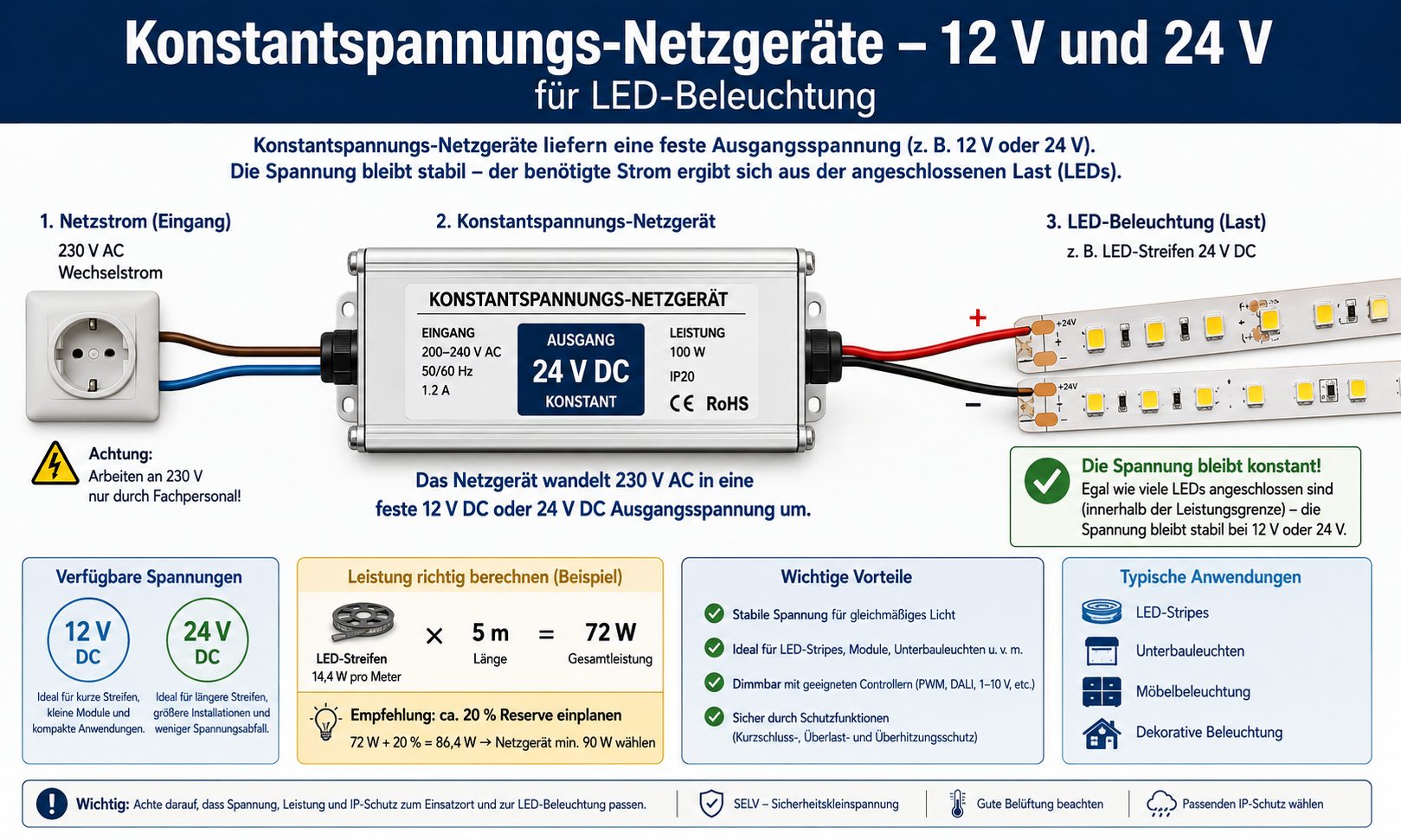

Konstantspannungs-Netzgeräte versorgen LED-Produkte mit einer festen Ausgangsspannung. Besonders häufig werden sie bei LED-Stripes, LED-Modulen, Unterbauleuchten und dekorativer LED-Beleuchtung eingesetzt. Typische Spannungen sind 12 V und 24 V.
Der wichtigste Unterschied zu stromkonstanten Netzgeräten liegt in der Art der Regelung: Ein Konstantspannungs-Netzgerät hält die Spannung stabil. Der benötigte Strom ergibt sich aus der angeschlossenen Last. Ein stromkonstantes Netzgerät dagegen hält den Strom konstant und passt die Spannung an. Mehr dazu findest Du auch im Beitrag zu stromkonstanten Netzgeräten.
Wann brauchst Du ein Konstantspannungs-Netzgerät?
Du brauchst ein Konstantspannungs-Netzgerät immer dann, wenn Dein LED-Produkt für eine feste Spannung ausgelegt ist. Das erkennst Du meist an Angaben wie 12 V DC, 24 V DC oder Eingangsspannung 24 Volt. Typische Beispiele sind LED-Streifen, Möbelbeleuchtung, Lichtleisten, RGB-Controller oder viele Niedervolt-Leuchten.
Wichtig ist: Die Spannung des Netzgeräts muss exakt zur LED passen. Ein 12-V-LED-Stripe darf nicht an ein 24-V-Netzgerät angeschlossen werden. Umgekehrt funktioniert ein 24-V-Stripe an 12 V nicht korrekt oder nur deutlich zu dunkel.
12 V oder 24 V – was ist besser?
- 12 V Netzgeräte eignen sich gut für kurze LED-Stripes, kleine Module, Möbelbeleuchtung und kompakte Installationen. Viele einfache LED-Produkte und Zubehörteile sind auf 12 V ausgelegt.
- 24 V Netzgeräte sind oft die bessere Wahl bei längeren LED-Stripes, größeren Anlagen und höheren Leistungen. Bei gleicher Leistung fließt weniger Strom als bei 12 V. Dadurch fällt die Spannung auf längeren Leitungen weniger stark ab.
Als einfache Faustregel gilt: Für kurze und kleine LED-Anwendungen reicht 12 V häufig aus. Für längere LED-Streifen, gleichmäßigeres Lichtbild und größere Installationen ist 24 V meistens sinnvoller.
Leistung richtig berechnen
Die Leistung des Netzgeräts muss zur Gesamtleistung Deiner LED-Beleuchtung passen. Rechne dafür die Leistung aller angeschlossenen LED-Produkte zusammen.
Beispiel: Ein LED-Stripe hat 14,4 W pro Meter und Du möchtest 5 Meter anschließen. Dann ergibt sich: 14,4 W × 5 m = 72 W. In diesem Fall solltest Du kein 72-W-Netzgerät am Limit betreiben, sondern eine Reserve einplanen. Praxisnah sind etwa 20 Prozent Reserve.
Bei 72 W LED-Leistung wäre daher ein Netzgerät mit rund 90 W oder mehr sinnvoll. So läuft das Netzgerät nicht dauerhaft an seiner Leistungsgrenze, bleibt thermisch entspannter und arbeitet zuverlässiger.
Dimmen, Steuerung und Smart Home
Viele Konstantspannungs-Systeme lassen sich dimmen oder smart steuern. Besonders häufig wird bei LED-Stripes mit PWM gearbeitet. Dabei wird das Licht sehr schnell ein- und ausgeschaltet. Je länger die Einschaltzeit im Verhältnis zur Ausschaltzeit ist, desto heller wirkt die LED.
Je nach System kommen unterschiedliche Steuerarten infrage:
- PWM-Dimmer für einfarbige LED-Stripes
- RGB- oder RGBW-Controller für farbige LED-Streifen
- DALI für professionelle Lichtsteuerungen
- 1–10 V für größere Anlagen
- Zigbee, WLAN, Bluetooth oder Casambi für Smart-Home-Anwendungen
Achte darauf, dass Netzgerät, Controller und LED-Produkt zusammenpassen. Ein RGBW-Stripe benötigt zum Beispiel einen passenden RGBW-Controller und ein Netzgerät mit ausreichender Leistung.
IP-Schutz und Einsatzort
Der Einsatzort entscheidet darüber, welche Bauform und welcher Schutzgrad sinnvoll ist. Für trockene Innenräume werden häufig IP20-Netzgeräte verwendet. Für Feuchträume, geschützte Außenbereiche oder Gartenbeleuchtung brauchst Du je nach Einbausituation ein Netzgerät mit höherem IP-Schutz.
- IP20: für trockene Innenräume
- IP44: Schutz gegen Spritzwasser, je nach Einbauort
- IP65: staubdicht und gegen Strahlwasser geschützt
- IP67: zeitweiliges Untertauchen möglich, abhängig vom Produkt und Datenblatt
Wichtig: Auch ein Netzgerät mit hoher IP-Schutzart muss fachgerecht montiert werden. Kabelverbindungen, Klemmen und Übergänge müssen ebenfalls für den Einsatzort geeignet sein.
Typische Fehler bei Konstantspannungs-Netzgeräten
- 12-V-LEDs werden versehentlich an 24 V angeschlossen.
- Das Netzgerät ist zu schwach dimensioniert und läuft dauerhaft am Limit.
- Bei langen LED-Stripes wird der Spannungsfall nicht berücksichtigt.
- Zu dünne oder zu lange Leitungen führen zu Helligkeitsunterschieden.
- Ein nicht dimmbares Netzgerät wird mit einem ungeeigneten Dimmer kombiniert.
- Innenraum-Netzgeräte werden in feuchten Bereichen oder außen eingesetzt.
- Controller, Netzgerät und LED-Produkt passen technisch nicht zusammen.
Sicherheit und Schutzfunktionen
Gute LED-Netzgeräte besitzen Schutzfunktionen wie Kurzschlussschutz, Überlastschutz und Überhitzungsschutz. Bei Niedervolt-LED-Systemen findest Du außerdem häufig den Hinweis SELV. Das steht für Sicherheitskleinspannung und beschreibt besonders sichere Niedervolt-Stromkreise mit Schutztrennung.
Trotzdem gilt: Der Anschluss an 230 V Netzspannung gehört in fachkundige Hände. Wenn Du unsicher bist, sollte die Installation durch eine Elektrofachkraft erfolgen. Das gilt besonders bei festen Installationen, Feuchträumen, Außenbereichen und Einbau in Möbel oder Decken.
Fazit
Konstantspannungs-Netzgeräte sind die passende Stromversorgung für viele LED-Systeme mit 12 V oder 24 V. Sie eignen sich besonders für LED-Stripes, LED-Module, Unterbauleuchten, Möbelbeleuchtung und smarte Lichtsysteme. Entscheidend sind die richtige Spannung, ausreichend Leistung, passende Dimmung und ein geeigneter IP-Schutz für den jeweiligen Einsatzort.
Wenn Du längere LED-Stripes planst, ist 24 V oft die bessere Wahl. Für kleine und kurze Anwendungen kann 12 V völlig ausreichen. Plane außerdem immer eine Leistungsreserve ein und achte darauf, dass Netzgerät, Controller und LED-Produkt technisch zusammenpassen.
FAQ zu Konstantspannungs-Netzgeräten – 12 V und 24 V für LED-Beleuchtung
Was ist ein Konstantspannungs-Netzgerät?
Ein Konstantspannungs-Netzgerät versorgt LED-Produkte mit einer festen Ausgangsspannung, zum Beispiel 12 V oder 24 V. Die Spannung bleibt stabil, während sich der Strom je nach angeschlossener LED-Last verändert. Solche Netzgeräte werden häufig für LED-Stripes, LED-Module, Unterbauleuchten und dekorative Niedervolt-Beleuchtung verwendet.
Wann brauche ich ein 12-V- oder 24-V-Netzgerät?
Du brauchst ein 12-V- oder 24-V-Netzgerät, wenn Dein LED-Produkt für eine feste Gleichspannung ausgelegt ist. Das erkennst Du an Angaben wie 12 V DC, 24 V DC oder Eingangsspannung 24 Volt. Wichtig ist, dass die Ausgangsspannung des Netzgeräts exakt zur Betriebsspannung der LED passt.
Was ist besser: 12 V oder 24 V?
12 V eignen sich gut für kurze LED-Stripes, kleine Module und kompakte Anwendungen. 24 V sind meist besser bei längeren LED-Streifen, größeren Leistungen und längeren Kabelwegen. Bei 24 V fließt bei gleicher Leistung weniger Strom, wodurch der Spannungsverlust geringer ausfällt und das Licht gleichmäßiger bleiben kann.
Kann ich ein 12-V-LED-Band an ein 24-V-Netzgerät anschließen?
Nein, ein 12-V-LED-Band darf nicht an ein 24-V-Netzgerät angeschlossen werden. Die zu hohe Spannung kann die LEDs beschädigen oder zerstören. Umgekehrt funktioniert ein 24-V-LED-Band an 12 V meist nicht richtig und leuchtet deutlich zu schwach oder gar nicht.
Wie berechne ich die richtige Leistung für ein LED-Netzgerät?
Du addierst die Leistung aller angeschlossenen LED-Produkte. Bei LED-Stripes rechnest Du Watt pro Meter mal Länge. Beispiel: 14,4 W pro Meter × 5 Meter = 72 W. Das Netzgerät sollte nicht dauerhaft am Limit laufen. Plane daher am besten etwa 20 Prozent Leistungsreserve ein. In diesem Beispiel wäre ein Netzgerät mit rund 90 W oder mehr sinnvoll.
Warum sollte ein Netzgerät Leistungsreserve haben?
Eine Leistungsreserve sorgt dafür, dass das Netzgerät nicht dauerhaft an seiner Belastungsgrenze arbeitet. Das kann die Wärmeentwicklung reduzieren, die Betriebssicherheit verbessern und die Lebensdauer des Netzgeräts unterstützen. Besonders bei LED-Stripes, längeren Laufzeiten oder Einbau in Möbeln ist eine Reserve sinnvoll.
Was bedeutet Spannungsfall bei LED-Stripes?
Spannungsfall bedeutet, dass auf langen Leitungen oder langen LED-Stripes ein Teil der Spannung verloren geht. Das kann dazu führen, dass ein LED-Streifen am Ende dunkler leuchtet als am Anfang. Besonders bei 12 V kann dieser Effekt schneller sichtbar werden. Bei längeren Installationen sind 24 V, passende Kabelquerschnitte oder eine zusätzliche Einspeisung oft die bessere Lösung.
Kann ich Konstantspannungs-Netzgeräte dimmen?
Ja, viele Konstantspannungs-Systeme lassen sich dimmen. Häufig erfolgt die Dimmung bei LED-Stripes über PWM-Dimmer oder passende LED-Controller. Zusätzlich gibt es Steuerungen über DALI, 1–10 V, Zigbee, WLAN, Bluetooth oder Casambi. Wichtig ist, dass Netzgerät, Dimmer, Controller und LED-Produkt technisch zusammenpassen.
Welche IP-Schutzart brauche ich für ein LED-Netzgerät?
Für trockene Innenräume reicht häufig IP20. Für Feuchträume, geschützte Außenbereiche oder Gartenbeleuchtung brauchst Du je nach Einbausituation ein Netzgerät mit höherem IP-Schutz, zum Beispiel IP44, IP65 oder IP67. Achte aber nicht nur auf das Netzgerät selbst, sondern auch auf geeignete Kabelverbindungen, Klemmen und Übergänge.
Was ist der Unterschied zwischen Konstantspannung und Konstantstrom?
Ein Konstantspannungs-Netzgerät hält die Ausgangsspannung konstant, zum Beispiel bei 12 V oder 24 V. Der Strom verändert sich je nach angeschlossener Last. Ein stromkonstantes Netzgerät hält dagegen den Strom konstant und passt die Spannung an. Konstantspannung wird häufig bei LED-Stripes und LED-Modulen verwendet. Konstantstrom ist eher für bestimmte Hochleistungs-LEDs ohne eigene Stromregelung geeignet.
Welche typischen Fehler gibt es bei Konstantspannungs-Netzgeräten?
Häufige Fehler sind eine falsche Spannung, ein zu schwaches Netzgerät, fehlende Leistungsreserve, zu lange oder zu dünne Leitungen, ungeeignete Dimmer, falscher IP-Schutz oder nicht passende Controller. Besonders wichtig ist: 12 V und 24 V dürfen nicht verwechselt werden.
Darf ich ein LED-Netzgerät selbst anschließen?
Der Anschluss auf der Niedervolt-Seite, also zwischen Netzgerät und LED-Produkt, ist je nach System oft einfach vorbereitet. Der Anschluss an 230 V Netzspannung sollte jedoch fachgerecht erfolgen. Wenn Du unsicher bist oder es um feste Installationen, Feuchträume, Außenbereiche, Möbel- oder Deckeneinbau geht, sollte eine Elektrofachkraft die Installation übernehmen.
