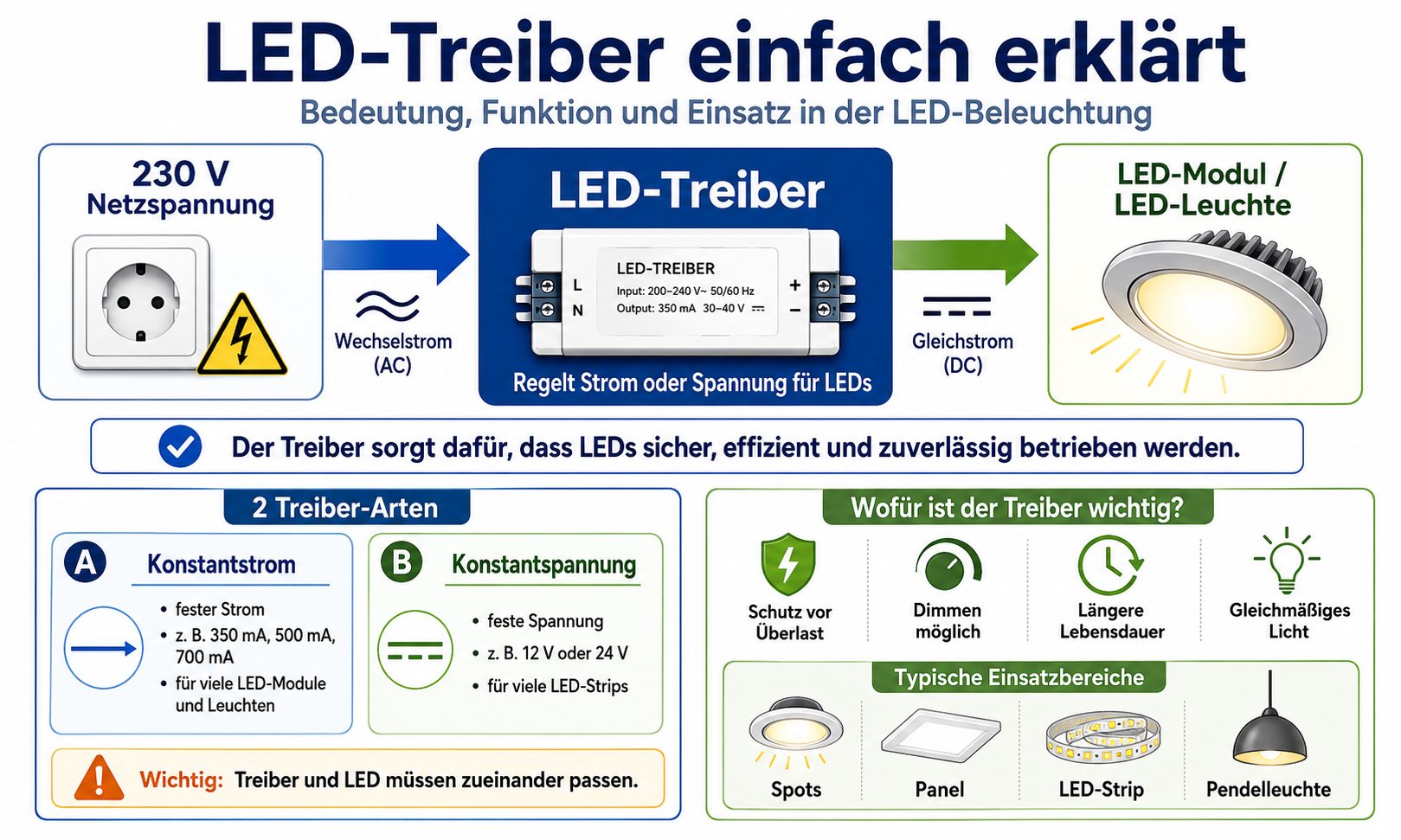

LED-Treiber einfach erklärt: Funktion, Auswahl und Einsatz in der Beleuchtung
Ein LED-Treiber ist ein elektronisches Betriebsgerät, das LEDs mit der passenden elektrischen Energie versorgt. Je nach Ausführung liefert er entweder eine konstante Ausgangsspannung oder einen geregelten Ausgangsstrom. Das ist wichtig, weil LEDs nicht wie klassische Glühlampen einfach beliebig an eine Spannung angeschlossen werden dürfen.
⚡ Ein passender Treiber sorgt dafür, dass LED-Module, LED-Streifen oder LED-Leuchten innerhalb ihrer zulässigen elektrischen Werte betrieben werden. Ein ungeeigneter Treiber kann dagegen zu Flackern, Überlastung, Wärmeproblemen, Geräuschen, Startproblemen oder zum Ausfall der LED-Beleuchtung führen.
👉 Entscheidend ist deshalb: Der Treiber muss zur Leuchte, zum LED-Modul oder zum LED-Streifen passen. Wichtige Angaben sind Ausgangsspannung, Ausgangsstrom, Leistung, Dimmart, Schutzart, Umgebungstemperatur und der zulässige Einbauort.
Was macht ein LED-Treiber?
💡 Die Hauptaufgabe eines LED-Treibers ist die kontrollierte Versorgung der LED. LEDs sind stromabhängige Halbleiterbauelemente. Schon kleine Abweichungen bei Strom, Spannung oder Temperatur können das Verhalten und die Lebensdauer beeinflussen.
- Er liefert die passende Ausgangsspannung oder den passenden Ausgangsstrom.
- Er begrenzt oder regelt den Strom, damit LEDs nicht überlastet werden.
- Er kann je nach Modell Schutzfunktionen gegen Kurzschluss, Überlast, Überspannung oder Übertemperatur besitzen.
- Er kann Dimmung, Lichtsteuerung oder Smart-Home-Funktionen ermöglichen.
- Er beeinflusst, ob eine LED-Beleuchtung zuverlässig, flackerarm und langlebig arbeitet.
Nicht jeder LED-Treiber besitzt automatisch alle Schutz- oder Steuerfunktionen. Maßgeblich sind immer die technischen Angaben des Herstellers.
LED-Treiber, LED-Netzteil oder Trafo: Was ist der Unterschied?
🔌 Im Alltag werden die Begriffe LED-Treiber, LED-Netzteil und Trafo häufig durcheinander verwendet. Technisch gibt es aber wichtige Unterschiede.
| Begriff | Bedeutung | Typische Anwendung |
|---|---|---|
| LED-Treiber | Betriebsgerät für LEDs, häufig als Konstantstrom- oder Konstantspannungsgerät ausgeführt. | LED-Module, LED-Leuchten, LED-Streifen und steuerbare Lichtsysteme |
| LED-Netzteil | Wird meist für Konstantspannungsgeräte verwendet, zum Beispiel 12 V DC oder 24 V DC. | LED-Strips, Möbelbeleuchtung und 12-/24-V-Systeme |
| Trafo | Klassisch ein Transformator für Wechselspannung. Umgangssprachlich oft auch für LED-Betriebsgeräte genutzt. | Niedervolt-Halogenanlagen oder umgangssprachlich LED-Betriebsgeräte |
👉 Wichtig ist nicht der Name allein, sondern die technischen Daten. Ausgangsspannung, Ausgangsstrom, AC oder DC, Leistung, Dimmart und Schutzart müssen zum angeschlossenen LED-Produkt passen.
Konstantstrom oder Konstantspannung?
Bei LED-Treibern unterscheidet man vor allem zwischen Konstantstrom und Konstantspannung. Diese Unterscheidung ist entscheidend, weil ein falscher Treibertyp LED-Module beschädigen oder zu Fehlfunktionen führen kann.
| Treiberart | Funktionsweise | Typischer Einsatz |
|---|---|---|
| Konstantstrom-Treiber | Der Ausgangsstrom bleibt konstant, zum Beispiel 350 mA, 500 mA oder 700 mA. Die Ausgangsspannung bewegt sich innerhalb eines angegebenen Bereichs. | LED-Module, Hochleistungs-LEDs, viele Einbauleuchten und fest verbaute LED-Leuchten |
| Konstantspannungs-Treiber | Die Ausgangsspannung bleibt konstant, zum Beispiel 12 V DC oder 24 V DC. Der Ausgangsstrom ergibt sich aus der angeschlossenen Last innerhalb der zulässigen Grenzen. | LED-Streifen, LED-Bänder, Möbelbeleuchtung und andere 12-/24-V-LED-Systeme |
⚠️ Ein Konstantstrom-LED-Modul darf nicht einfach an ein Konstantspannungsnetzteil angeschlossen werden. Umgekehrt darf ein 24-V-LED-Strip nicht an einem ungeeigneten Konstantstromtreiber betrieben werden.
Wichtige Werte bei der Auswahl
📏 Damit ein LED-Treiber zuverlässig funktioniert, müssen mehrere technische Werte zusammenpassen. Besonders wichtig sind Eingangsspannung, Ausgangsspannung, Ausgangsstrom, Leistung, Dimmart, Schutzart und Temperaturbereich.
| Angabe | Bedeutung | Darauf solltest Du achten |
|---|---|---|
| Eingangsspannung | Spannung, mit der der Treiber versorgt wird. | Zum Beispiel 220–240 V AC oder 12/24 V DC. Die Angabe muss zum vorhandenen Anschluss passen. |
| Ausgangsspannung | Spannung, die der Treiber an das LED-System abgibt. | Bei Konstantspannung zum Beispiel 12 V DC oder 24 V DC. Bei Konstantstromtreibern ist meist ein Spannungsbereich angegeben. |
| Ausgangsstrom | Stromwert, mit dem das LED-Modul betrieben wird. | Besonders wichtig bei Konstantstromtreibern, zum Beispiel 350 mA, 500 mA oder 700 mA. |
| Leistung in Watt | Maximal zulässige elektrische Leistung des Treibers. | Die Gesamtleistung der angeschlossenen LEDs darf die zulässige Treiberleistung nicht überschreiten. |
| Mindestlast und Maximallast | Zulässiger Leistungsbereich des Betriebsgeräts. | Wird der Bereich unter- oder überschritten, können Flackern, Brummen, Startprobleme oder Ausfälle auftreten. |
| Schutzart | Schutz gegen Berührung, Fremdkörper und Feuchtigkeit. | IP20 ist typischerweise für trockene Innenbereiche gedacht. Für Feuchträume oder Außenbereiche muss der Treiber ausdrücklich geeignet sein. |
| Temperaturbereich | Zulässige Umgebungstemperatur und Gehäusetemperatur. | Der ta-Wert beschreibt die zulässige Umgebungstemperatur. Der tc-Punkt kennzeichnet eine Messstelle für die maximal zulässige Gehäusetemperatur. |
| Dimmart | Art der Helligkeitssteuerung. | Treiber und Steuerung müssen zusammenpassen, zum Beispiel Phasenabschnitt, Phasenanschnitt, DALI, 1–10 V, PWM, Zigbee, Bluetooth oder Casambi. |
Dimmbare und smarte LED-Treiber
🎛️ Dimmbare LED-Treiber ermöglichen die Helligkeitsregelung einer LED-Beleuchtung. Dabei gibt es unterschiedliche Verfahren. In Wohnräumen werden häufig Phasenabschnitt oder Phasenanschnitt genutzt. In professionellen Anlagen kommen oft DALI, 1–10 V, 0–10 V, PWM oder funkbasierte Systeme zum Einsatz.
| Dimm- oder Steuerart | Typische Verwendung | Wichtiger Hinweis |
|---|---|---|
| Phasenabschnitt / Phasenanschnitt | Wohnraumleuchten und vorhandene Wanddimmer | Treiber und Dimmer müssen ausdrücklich kompatibel sein. |
| 1–10 V / 0–10 V | Gewerbliche und technische Beleuchtungsanlagen | Analoge Steuerung über ein separates Steuersignal. |
| DALI | Professionelle Lichtsteuerung in Gebäuden | Geeignete Leuchten können je nach System adressiert, gruppiert und gesteuert werden. |
| PWM | LED-Streifen, LED-Module und bestimmte Dimmlösungen | Die Helligkeit wird über schnelle Schaltimpulse geregelt. Bei ungeeigneten Komponenten kann Flimmern entstehen. |
| Zigbee, Bluetooth, WLAN oder Casambi | Smart-Home- und App-gesteuerte Lichtsysteme | Steuerung je nach System per App, Fernbedienung, Sensor, Sprachsteuerung oder Smart-Home-Zentrale. |
👉 Nicht jeder dimmbare Treiber funktioniert mit jedem Dimmer. Wenn Treiber, LED und Steuerung nicht zusammenpassen, können Flackern, Brummen, ein eingeschränkter Dimmbereich oder Startprobleme entstehen.
Sicherheit, Temperatur und Einbauort
⚠️ Ein hochwertiger und passend ausgewählter LED-Treiber kann die Betriebssicherheit und Lebensdauer der LED-Beleuchtung positiv beeinflussen. Besonders wichtig ist die Wärmeabfuhr, denn hohe Temperaturen belasten elektronische Bauteile.
- Achte auf passende elektrische Werte zur Leuchte oder zum LED-Modul.
- Plane bei Konstantspannungs-Systemen eine sinnvolle Leistungsreserve ein.
- Beachte die Herstellerangaben zu Umgebungstemperatur, Einbauort und Belüftung.
- Verwende im Außenbereich oder in Feuchträumen nur ausdrücklich geeignete Treiber.
- Decke Treiber nicht unzulässig ab und vermeide Wärmestau.
- Arbeiten am 230-V-Netzanschluss sollten von einer Elektrofachkraft ausgeführt werden.
Kennzeichnungen und Schutzfunktionen
✅ Kennzeichnungen helfen Dir bei der Einordnung eines LED-Treibers. Sie ersetzen aber nicht die Prüfung der technischen Daten und Herstellerangaben.
| Kennzeichnung | Bedeutung | Einordnung |
|---|---|---|
| CE | Der Hersteller erklärt, dass das Produkt die geltenden EU-Anforderungen erfüllt. | CE ist kein unabhängiges Qualitätssiegel. |
| RoHS | Beschränkt bestimmte gefährliche Stoffe in Elektro- und Elektronikgeräten. | Das bedeutet nicht automatisch, dass ein Produkt komplett schadstofffrei ist. |
| ENEC oder TÜV | Kann auf zusätzliche geprüfte Sicherheit hinweisen. | Trotzdem bleiben konkrete Herstellerangaben entscheidend. |
| Schutzfunktionen | Je nach Modell Schutz gegen Kurzschluss, Überlast, Überspannung oder Übertemperatur. | Nicht jeder Treiber besitzt automatisch alle Schutzfunktionen. |
Häufige Fehler bei LED-Treibern
- Konstantstrom und Konstantspannung miteinander verwechseln.
- Nur auf die Wattzahl achten und Spannung oder Strom ignorieren.
- Einen nicht dimmbaren Treiber mit einem Dimmer kombinieren.
- Dimmer, Treiber und LED ohne Kompatibilitätsprüfung zusammenstellen.
- Die zulässige Mindestlast oder Maximallast unterschreiten beziehungsweise überschreiten.
- Den Treiber in einem zu warmen oder schlecht belüfteten Bereich montieren.
- Ein IP20-Gerät in einem ungeeigneten Feucht- oder Außenbereich verwenden.
- Bei LED-Strips Leitungslänge und Spannungsabfall nicht berücksichtigen.
- Arbeiten am 230-V-Anschluss ohne ausreichende Fachkenntnisse durchführen.
Fazit: Der richtige Treiber schützt Deine LED-Beleuchtung
✅ Der LED-Treiber ist ein zentrales Bauteil moderner LED-Beleuchtung. Er versorgt LEDs mit passender Spannung oder passendem Strom und ermöglicht je nach Modell Funktionen wie Dimmen oder Smart-Home-Steuerung. Entscheidend ist, dass Treiber, Leuchte und Steuerung technisch zusammenpassen.
Wenn Du einen LED-Treiber auswählst, prüfe zuerst, ob Dein LED-System Konstantstrom oder Konstantspannung benötigt. Danach vergleichst Du Ausgangswerte, Leistung, Schutzart, Dimmart und Temperaturangaben. So reduzierst Du das Risiko von Flackern, Überlastung, Wärmeproblemen und unnötigen Ausfällen.
FAQ zu LED-Treibern, LED-Netzteilen und Treibern in der Beleuchtung
Was ist ein LED-Treiber?
Ein LED-Treiber ist ein elektronisches Betriebsgerät, das LEDs mit passender elektrischer Energie versorgt. Je nach Bauart liefert er entweder eine konstante Spannung oder einen geregelten Strom. Dadurch arbeitet die LED innerhalb ihrer zulässigen elektrischen Werte.
Warum brauchen LEDs einen Treiber?
Ist ein LED-Treiber dasselbe wie ein LED-Netzteil?
Nicht immer. Der Begriff LED-Netzteil wird häufig für Konstantspannungsgeräte verwendet, zum Beispiel 12 V DC oder 24 V DC. Ein LED-Treiber kann aber auch ein Konstantstromgerät sein, das einen festen Strom wie 350 mA oder 700 mA liefert. Entscheidend sind immer die technischen Daten.
Was ist der Unterschied zwischen LED-Treiber und Trafo?
Ein klassischer Trafo wandelt Wechselspannung um, zum Beispiel von 230 V auf 12 V AC. Ein LED-Treiber ist dagegen ein Betriebsgerät, das speziell zur Versorgung von LEDs dient. Umgangssprachlich werden LED-Treiber oder LED-Netzteile manchmal als LED-Trafo bezeichnet, technisch ist das aber nicht immer exakt.
Was bedeutet Konstantstrom bei einem LED-Treiber?
Bei einem Konstantstrom-Treiber bleibt der Ausgangsstrom konstant, zum Beispiel 350 mA, 500 mA oder 700 mA. Die Ausgangsspannung bewegt sich innerhalb eines angegebenen Bereichs. Solche Treiber werden häufig für LED-Module, Hochleistungs-LEDs und viele fest verbaute LED-Leuchten verwendet.
Was bedeutet Konstantspannung bei einem LED-Treiber?
Bei einem Konstantspannungs-Treiber bleibt die Ausgangsspannung konstant, zum Beispiel 12 V DC oder 24 V DC. Der Strom ergibt sich aus der angeschlossenen Last innerhalb der zulässigen Grenzen. Diese Technik wird häufig bei LED-Streifen, LED-Bändern und Möbelbeleuchtung eingesetzt.
Kann ich Konstantstrom und Konstantspannung austauschen?
Nein. Konstantstrom und Konstantspannung dürfen nicht verwechselt werden. Ein Konstantstrom-LED-Modul darf nicht einfach an ein Konstantspannungsnetzteil angeschlossen werden. Ebenso darf ein 24-V-LED-Strip nicht an einem ungeeigneten Konstantstromtreiber betrieben werden.
Wie finde ich den passenden LED-Treiber?
Prüfe zuerst, ob Dein LED-System Konstantstrom oder Konstantspannung benötigt. Danach vergleichst Du Ausgangsspannung, Ausgangsstrom, Leistung, Dimmart, Schutzart, Temperaturbereich und Einbauort mit den Angaben der Leuchte, des LED-Moduls oder des LED-Streifens.
Wie viel Watt muss ein LED-Treiber haben?
Bei Konstantspannungs-Systemen addierst Du die Leistung aller angeschlossenen LED-Produkte. Der Treiber muss diese Gesamtleistung innerhalb seines zulässigen Bereichs bereitstellen können. Eine angemessene Leistungsreserve kann sinnvoll sein. Bei Konstantstrom-Treibern müssen zusätzlich Ausgangsstrom und Spannungsbereich zum LED-Modul passen.
Kann ein LED-Treiber zu viel Watt haben?
Bei einem passenden Konstantspannungsnetzteil nehmen die angeschlossenen LED-Produkte grundsätzlich nur die benötigte Leistung auf. Eine höhere maximale Leistung des Netzteils ist daher möglich, solange Spannung und Lastbereich passen. Bei Konstantstrom-Treibern darf der Ausgangsstrom jedoch nicht zu hoch gewählt werden.
Was passiert bei einem falschen LED-Treiber?
Ein falscher LED-Treiber kann zu Flackern, Brummen, Startproblemen, Überhitzung, Überlastung, geringer Lebensdauer oder zum Ausfall der LED führen. In ungünstigen Fällen können auch Treiber oder LED-Modul beschädigt werden.
Warum flackert eine LED trotz Treiber?
Flackern kann durch einen ungeeigneten Treiber, eine unterschrittene Mindestlast, einen inkompatiblen Dimmer, schlechte Kontakte, falsche Ausgangswerte, Wärmeprobleme oder minderwertige Elektronik entstehen. Auch eine falsche Kombination aus LED, Treiber und Steuerung kann Flackern verursachen.
Sind alle LED-Treiber dimmbar?
Nein. Ein LED-Treiber ist nur dimmbar, wenn er ausdrücklich dafür ausgelegt ist. Zusätzlich müssen Treiber, LED und Dimmer oder Steuerung zusammenpassen. Je nach System kommen zum Beispiel Phasenabschnitt, Phasenanschnitt, DALI, 1–10 V, 0–10 V, PWM, Zigbee, Bluetooth oder Casambi infrage.
Funktioniert ein dimmbarer LED-Treiber mit jedem Dimmer?
Nein. Ein dimmbarer LED-Treiber funktioniert nicht automatisch mit jedem Dimmer. Treiber, Dimmer und LED müssen dasselbe Dimmverfahren unterstützen und elektrisch kompatibel sein. Sonst können Flackern, Brummen, ein kleiner Dimmbereich oder Startprobleme auftreten.
Was bedeuten ta und tc beim LED-Treiber?
Der ta-Wert beschreibt die zulässige Umgebungstemperatur für den Betrieb des Treibers. Der tc-Punkt kennzeichnet eine definierte Messstelle am Gehäuse, an der eine maximal zulässige Temperatur nicht überschritten werden darf. Beide Werte sind wichtig für Sicherheit und Lebensdauer.
Darf ein LED-Treiber warm werden?
Eine gewisse Erwärmung ist bei LED-Treibern normal. Der Treiber darf jedoch nicht außerhalb der vom Hersteller angegebenen Temperaturbereiche betrieben werden. Wärmestau, fehlende Belüftung, zu hohe Last oder ein ungeeigneter Einbauort können die Lebensdauer verkürzen oder zu Ausfällen führen.
Welche Schutzart braucht ein LED-Treiber?
Die benötigte Schutzart hängt vom Einbauort ab. IP20 ist typischerweise für trockene Innenbereiche vorgesehen. Für Feuchträume, Außenbereiche oder ungeschützte Einbauorte muss der LED-Treiber ausdrücklich dafür geeignet sein. Auch Anschlüsse und Leitungen müssen zum Einsatzort passen.
Was bedeutet CE bei einem LED-Treiber?
Mit der CE-Kennzeichnung erklärt der Hersteller, dass das Produkt die geltenden EU-Anforderungen erfüllt. CE ist kein unabhängiges Qualitätssiegel und ersetzt nicht die Prüfung der technischen Daten, der Herstellerangaben und der Eignung für den jeweiligen Einsatz.
Kann ich einen LED-Treiber selbst austauschen?
Arbeiten am 230-V-Netzanschluss und Änderungen an der festen Elektroinstallation sollten von einer Elektrofachkraft durchgeführt werden. Auch auf der Niedervoltseite müssen Polarität, Spannung, Strom, Leistung, Leitungslänge und Verbindungen korrekt passen.
Was sollte ich beim Kauf eines LED-Treibers beachten?
Achte auf Konstantstrom oder Konstantspannung, Ausgangsspannung, Ausgangsstrom, Leistung, Mindestlast, Maximallast, Dimmart, Schutzart, Temperaturbereich, Abmessungen und Einbauort. Alle Angaben müssen zum LED-Produkt und zur geplanten Installation passen.
