PIR-Sensor
PIR-Sensor einfach erklärt: Bewegungserkennung per Wärmestrahlung
Ein PIR-Sensor ist ein Passiv-Infrarot-Sensor, der Bewegungen anhand von Wärmestrahlung erkennt. Er wird häufig in Bewegungsmeldern, Außenleuchten, Innenleuchten, Alarmanlagen und Smart-Home-Systemen eingesetzt. Besonders praktisch ist diese Technik, wenn Licht nur dann eingeschaltet werden soll, wenn es wirklich gebraucht wird.
Für Dich bedeutet das mehr Komfort, mehr Sicherheit und oft auch einen geringeren Energieverbrauch. Ein PIR-Sensor reagiert nicht auf sichtbares Licht, sondern auf Veränderungen im Infrarotbereich. Deshalb kann er auch bei Dunkelheit Bewegungen erkennen, solange sich eine Wärmequelle im Erfassungsbereich bewegt.

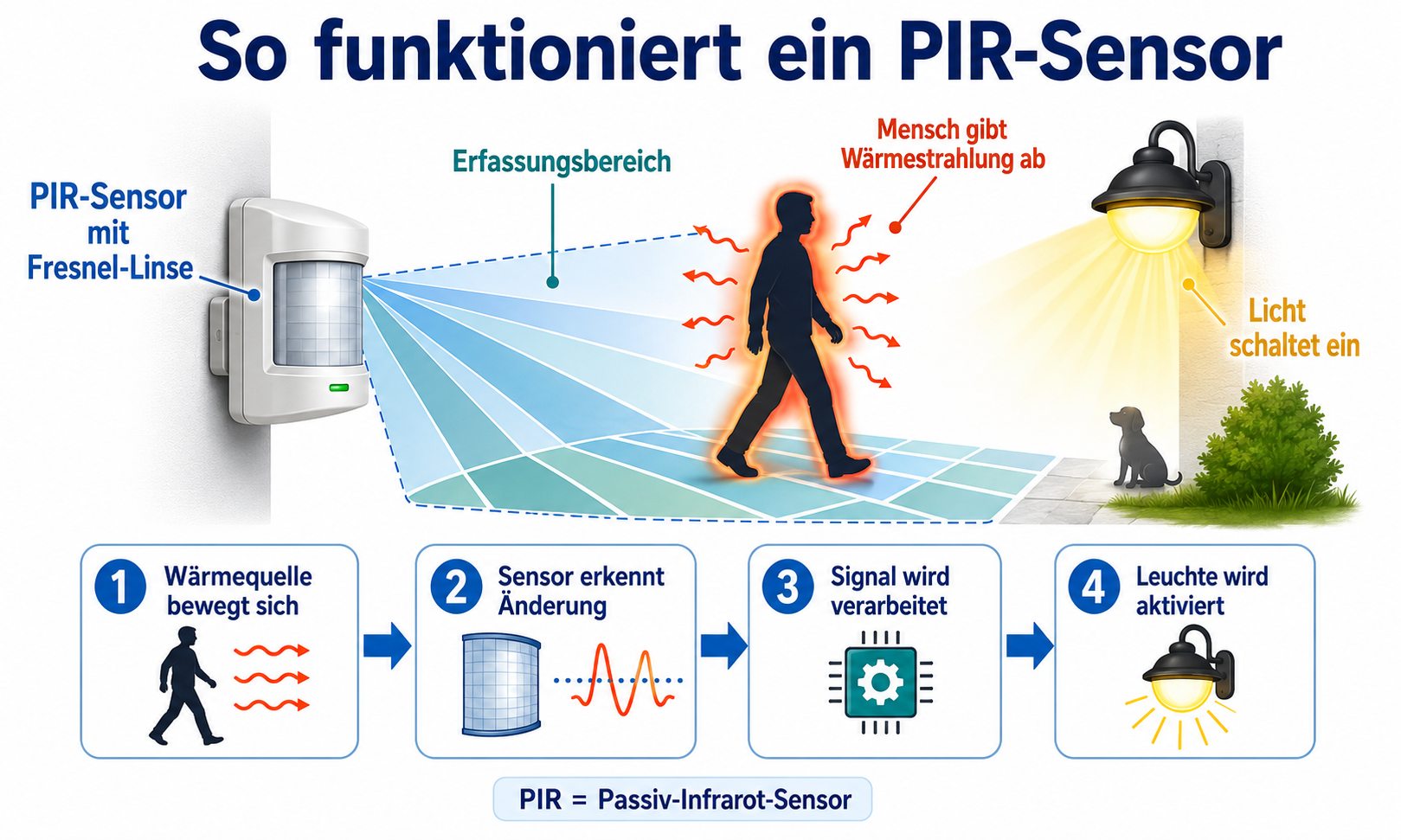

Wie funktioniert ein PIR-Sensor?
Menschen, Tiere und warme Gegenstände geben Infrarotstrahlung ab. Ein PIR-Sensor misst dabei nicht einfach eine feste Temperatur, sondern erkennt vor allem Veränderungen der Wärmestrahlung. Bewegt sich zum Beispiel eine Person durch den Erfassungsbereich, verändert sich das Wärmemuster vor dem Sensor.
Im Inneren arbeitet der Sensor meist mit einem pyroelectric Sensor-Element. Dieses reagiert auf Temperaturänderungen und wandelt die Veränderung in ein elektrisches Signal um. Erkennt die Elektronik eine passende Bewegung, kann sie zum Beispiel eine Leuchte einschalten.
Warum ist die Fresnel-Linse wichtig?
Vor vielen PIR-Sensoren sitzt eine typische, geriffelte Kunststofflinse. Diese nennt man Fresnel-Linse. Sie bündelt die Infrarotstrahlung und teilt den Erfassungsbereich in einzelne Zonen auf. Dadurch kann der Sensor besser erkennen, wenn sich eine Wärmequelle von einer Zone in die nächste bewegt.
👉 Ohne diese Linse wäre die Bewegungserkennung deutlich ungenauer. Die Linse beeinflusst außerdem Reichweite, Erfassungswinkel und die Form des überwachten Bereichs.
Typische Einsatzgebiete
- 💡 Außenleuchten mit Bewegungsmelder für Einfahrt, Garten, Terrasse oder Hauseingang
- 💡 Innenleuchten in Flur, Keller, Garage, Abstellraum oder Treppenhaus
- Alarmanlagen und Sicherheitstechnik zur Bewegungserkennung
- Smart-Home-Systeme zum Starten von Licht-Szenen oder Automationen
- Energiesparende Lichtsteuerung in Bereichen, die nur zeitweise genutzt werden
- Gebäudetechnik, zum Beispiel zur Steuerung von Lüftung, Heizung oder Klimaanlage
Vorteile eines PIR-Sensors
- ✅ Energiesparend: Licht schaltet sich nur ein, wenn Bewegung erkannt wird.
- ✅ Passiv: Der Sensor sendet selbst keine Strahlung aus, sondern erkennt vorhandene Wärmestrahlung.
- ✅ Zuverlässig: Bei richtiger Montage erkennt er Bewegungen sehr gut.
- ✅ Wartungsarm: Die Technik ist kompakt, langlebig und unkompliziert.
- ✅ Vielseitig: PIR-Sensoren eignen sich für Innenräume, Außenbereiche und viele Leuchtenarten.
Reichweite, Erfassungswinkel und Montage
Die Reichweite eines PIR-Sensors liegt je nach Modell häufig zwischen etwa 6 und 15 Metern. Der Erfassungswinkel kann je nach Bauart 90°, 120°, 180° oder bei Deckenmeldern auch 360° betragen. Entscheidend ist aber nicht nur der technische Wert, sondern auch die richtige Platzierung.
👉 Am zuverlässigsten erkennt ein PIR-Sensor Bewegungen, die quer zum Sensor verlaufen. Bewegst Du Dich direkt auf den Sensor zu, kann die Erkennung je nach Modell etwas schlechter sein. Deshalb sollte der Sensor so montiert werden, dass typische Laufwege möglichst seitlich durch den Erfassungsbereich führen.
PIR-Sensor: wichtige Eigenschaften auf einen Blick
| Eigenschaft | Bedeutung | Praxis-Tipp |
|---|---|---|
| Sensorart | Passiv-Infrarot-Sensor zur Erkennung von Veränderungen der Wärmestrahlung. | 💡 Ideal für Bewegungsmelder, Außenleuchten, Flure, Garagen und Eingangsbereiche. |
| Erkennung | Erkennt Bewegungen von Menschen, Tieren oder warmen Objekten im Erfassungsbereich. | 👉 Bewegungen quer zum Sensor werden meist zuverlässiger erkannt als Bewegungen direkt auf den Sensor zu. |
| Reichweite | Je nach Modell häufig etwa 6 bis 15 Meter. | Die tatsächliche Reichweite hängt von Montagehöhe, Ausrichtung, Umgebung und Temperaturunterschieden ab. |
| Erfassungswinkel | Häufig 90°, 120° oder 180°; bei Deckenmeldern auch 360° möglich. | Für Hauseingänge sind 180° oft praktisch, für Flure oder Räume kann ein 360°-Deckenmelder sinnvoll sein. |
| Sichtlinie | PIR-Sensoren benötigen eine möglichst freie Sicht auf den Erfassungsbereich. | ⚠️ Nicht hinter Glas, Acryl, Vorhängen, Möbeln oder anderen Hindernissen montieren. |
| Fresnel-Linse | Bündelt die Infrarotstrahlung und teilt den Erfassungsbereich in einzelne Zonen. | Die Linse sollte sauber und frei bleiben, damit der Sensor zuverlässig arbeitet. |
| Nachlaufzeit | Bestimmt, wie lange das Licht nach erkannter Bewegung eingeschaltet bleibt. | Kurz für Energiesparen, länger für mehr Komfort in Einfahrt, Flur oder Treppenhaus. |
| Dämmerungsschwelle | Legt fest, ab welcher Umgebungshelligkeit der Sensor aktiv wird. | 💡 Bei Außenleuchten sinnvoll, damit das Licht tagsüber trotz Bewegung ausgeschaltet bleibt. |
| Mögliche Fehlauslöser | Sonne, Heizlüfter, Klimaanlagen, warme Abluft, Tiere, bewegte Pflanzen oder reflektierende Flächen. | ⚠️ Sensor nicht direkt auf Wärmequellen oder stark wechselnde Licht- und Temperaturbereiche ausrichten. |
| Geeignete Bereiche | Hauseingang, Terrasse, Gartenweg, Garage, Keller, Flur, Treppenhaus oder Abstellraum. | ✅ Besonders sinnvoll in Bereichen, in denen Licht nur kurzzeitig benötigt wird. |
Grenzen und mögliche Fehlauslösungen
⚠️ Ein PIR-Sensor braucht eine möglichst freie Sicht auf den Erfassungsbereich. Glas, Acryl, Vorhänge, Möbel oder andere Hindernisse können die Erkennung stark einschränken. Auch ruhende Personen werden schlechter erkannt, weil sich das Wärmemuster kaum verändert.
Zu Fehlauslösungen kann es kommen, wenn der Sensor ungünstig platziert ist. Direkte Sonneneinstrahlung, Heizlüfter, Klimaanlagen, stark schwankende Umgebungstemperaturen, reflektierende Flächen oder sich bewegende Tiere können die Erkennung beeinflussen. Deshalb ist eine saubere Ausrichtung besonders wichtig.
PIR-Sensor oder HF-Sensor?
Ein PIR-Sensor erkennt Bewegungen über Wärmestrahlung und benötigt dafür eine direkte Sichtlinie. Ein HF-Sensor arbeitet dagegen mit Hochfrequenz- beziehungsweise Radartechnik. Er sendet elektromagnetische Wellen aus und erkennt Veränderungen durch Bewegung.
👉 Für klassische Außenleuchten, Eingangsbereiche, Flure und viele Wohnbereiche ist ein PIR-Sensor eine sehr gute Wahl. HF-Sensoren können sinnvoll sein, wenn Bewegungen auch hinter dünnen Materialien oder in verwinkelten Bereichen erkannt werden sollen. Dafür können HF-Sensoren je nach Umgebung empfindlicher reagieren als PIR-Sensoren.
Wichtige Einstellungen bei PIR-Bewegungsmeldern
- Nachlaufzeit: Legt fest, wie lange das Licht nach erkannter Bewegung eingeschaltet bleibt.
- Dämmerungsschwelle: Bestimmt, ab welcher Umgebungshelligkeit der Sensor aktiv wird.
- Empfindlichkeit: Hilft, Reichweite und Reaktion an die Umgebung anzupassen.
- Erfassungsbereich: Kann je nach Modell durch Ausrichtung, Abdeckclips oder Sensorkopf verändert werden.
Fazit: Wann ist ein PIR-Sensor sinnvoll?
✅ Ein PIR-Sensor ist ideal, wenn Du Licht automatisch, energiesparend und zuverlässig über Bewegung steuern möchtest. Besonders bei Außenleuchten, Fluren, Kellern, Garagen, Eingangsbereichen und Treppenhäusern ist diese Technik sehr beliebt.
Wichtig ist die richtige Montage: Der Sensor sollte freie Sicht auf den Erfassungsbereich haben und nicht direkt auf Wärmequellen, Glasflächen oder stark wechselnde Licht- und Temperaturbereiche ausgerichtet sein. Dann ist der PIR-Sensor eine bewährte und praktische Lösung für moderne Licht- und Sicherheitstechnik.
❓ FAQ zum PIR-Sensor
Was ist ein PIR-Sensor?
Ein PIR-Sensor ist ein Passiv-Infrarot-Sensor, der Bewegungen über Veränderungen der Wärmestrahlung erkennt. Er wird häufig in Bewegungsmeldern, Außenleuchten, Innenleuchten, Alarmanlagen und Smart-Home-Systemen eingesetzt.
Wie funktioniert ein PIR-Sensor?
Ein PIR-Sensor erkennt nicht die Bewegung selbst, sondern die Veränderung von Infrarotstrahlung. Bewegt sich ein Mensch, Tier oder warmer Gegenstand durch den Erfassungsbereich, verändert sich das Wärmemuster. Diese Veränderung wird vom Sensor ausgewertet und kann zum Beispiel eine Leuchte einschalten.
Erkennt ein PIR-Sensor auch durch Glas?
Nein, ein PIR-Sensor erkennt Bewegungen durch Glas, Acryl oder andere Hindernisse in der Regel nicht zuverlässig. Er benötigt eine möglichst freie Sicht auf den Erfassungsbereich, weil er auf Veränderungen der Wärmestrahlung reagiert.
Wie weit reicht ein PIR-Sensor?
Die Reichweite hängt stark vom Modell, der Montagehöhe, dem Erfassungswinkel und der Umgebung ab. Viele PIR-Bewegungsmelder erreichen etwa 6 bis 15 Meter. Bei Deckenmeldern oder speziellen Außenbewegungsmeldern können die Werte abweichen.
Wo sollte ein PIR-Sensor montiert werden?
Ein PIR-Sensor sollte so montiert werden, dass typische Laufwege quer durch den Erfassungsbereich führen. Bewegungen seitlich am Sensor vorbei werden meist besser erkannt als Bewegungen direkt auf den Sensor zu. Außerdem sollte der Sensor freie Sicht haben und nicht direkt auf Heizungen, Klimaanlagen, Glasflächen oder stark reflektierende Flächen ausgerichtet sein.
Warum löst ein PIR-Sensor manchmal falsch aus?
Fehlauslösungen entstehen oft durch ungünstige Montage oder starke Temperaturveränderungen. Mögliche Ursachen sind direkte Sonneneinstrahlung, Heizlüfter, Klimaanlagen, warme Abluft, reflektierende Flächen, Tiere oder bewegte Pflanzen im Außenbereich. Eine bessere Ausrichtung und eine passende Empfindlichkeitseinstellung können helfen.
Was ist der Unterschied zwischen PIR-Sensor und HF-Sensor?
Ein PIR-Sensor erkennt Bewegungen über Veränderungen der Wärmestrahlung und benötigt dafür eine direkte Sichtlinie. Ein HF-Sensor arbeitet mit Hochfrequenz- beziehungsweise Radartechnik und kann Bewegungen je nach Material auch durch dünne Wände, Glas oder Türen erkennen. PIR-Sensoren sind besonders beliebt für Außenleuchten, Eingänge, Flure und klassische Bewegungsmelder.
Erkennt ein PIR-Sensor auch ruhende Personen?
Ruhende Personen werden von einem PIR-Sensor schlechter erkannt, weil sich das Wärmemuster kaum verändert. PIR-Sensoren eignen sich deshalb besonders gut zur Bewegungserkennung. Für sehr feine Anwesenheitserkennung in Büros oder Besprechungsräumen können spezielle Präsenzmelder oder andere Sensortechniken sinnvoller sein.
Was bedeutet Nachlaufzeit bei einem PIR-Bewegungsmelder?
Die Nachlaufzeit legt fest, wie lange das Licht nach einer erkannten Bewegung eingeschaltet bleibt. Je nach Leuchte oder Bewegungsmelder kann diese Zeit fest eingestellt oder individuell angepasst werden. Eine kurze Nachlaufzeit spart Energie, eine längere Nachlaufzeit sorgt für mehr Komfort.
Was bedeutet Dämmerungsschwelle bei einem PIR-Sensor?
Die Dämmerungsschwelle bestimmt, ab welcher Umgebungshelligkeit der PIR-Sensor aktiv wird. So schaltet sich eine Außenleuchte zum Beispiel nur bei Dunkelheit oder Dämmerung ein und bleibt tagsüber trotz Bewegung ausgeschaltet.
