Sockel

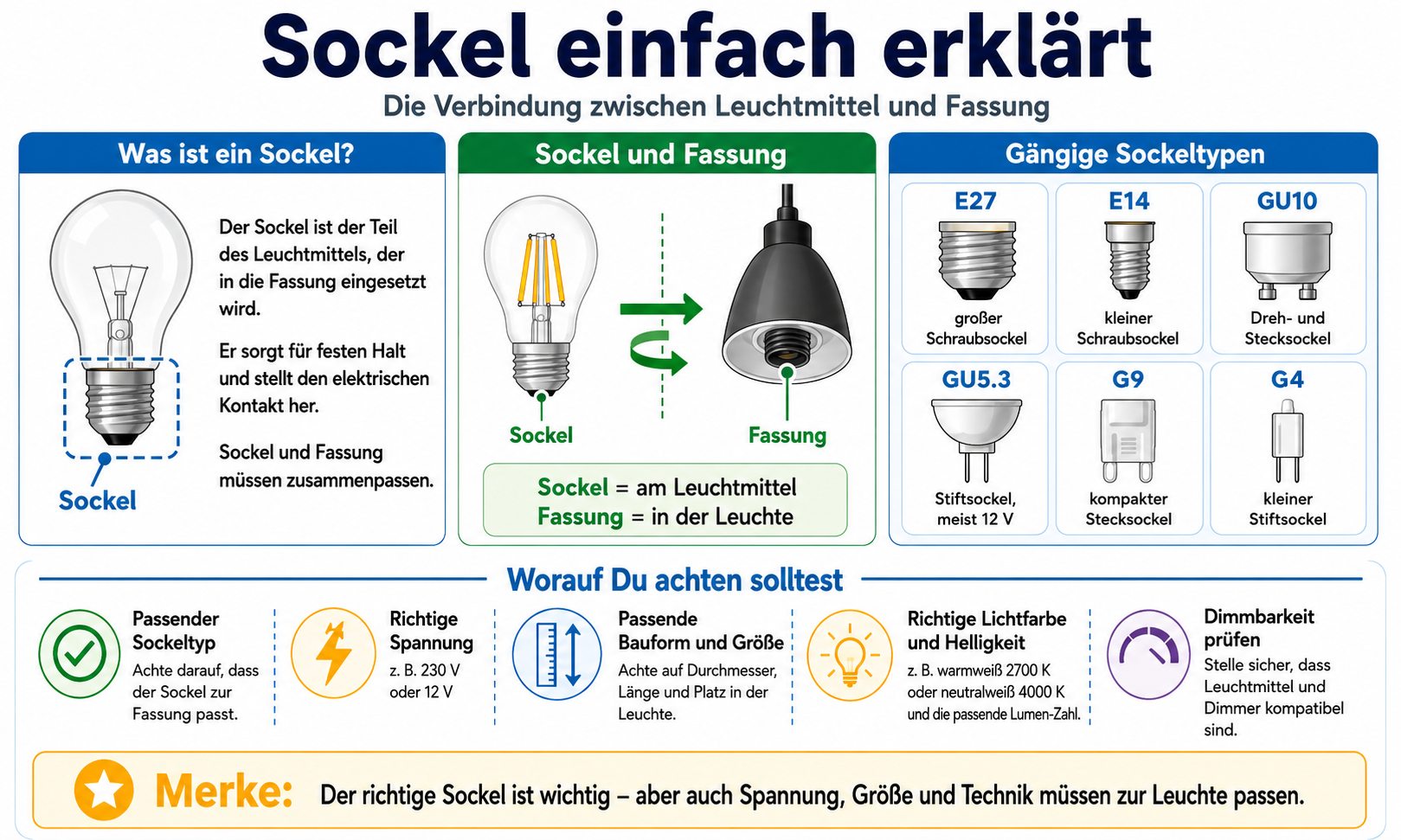

Sockel einfach erklärt: die Verbindung zwischen Leuchtmittel und Fassung
Der Sockel ist der Teil eines Leuchtmittels, der in die passende Fassung der Leuchte eingesetzt wird. Er sorgt für den mechanischen Halt und stellt den elektrischen Kontakt her. Ohne passenden Sockel kann ein Leuchtmittel nicht sicher eingesetzt oder betrieben werden.
👉 Wichtig ist die Unterscheidung: Der Sockel befindet sich am Leuchtmittel, die Fassung befindet sich in der Leuchte. Beide müssen zusammenpassen. Zusätzlich solltest Du beim Kauf nicht nur auf den Sockel achten, sondern auch auf Spannung, Bauform, Leistung, Lichtstrom, Abstrahlwinkel und Dimmbarkeit.
Was bedeutet Sockel bei Lampen?
Der Lampensockel verbindet das Leuchtmittel mit der Leuchte. Je nach Bauart wird das Leuchtmittel geschraubt, gesteckt oder gedreht. Typische Sockel sind zum Beispiel E27, E14, GU10, GU5.3, G9, G4 oder R7s.
💡 Die Bezeichnung des Sockels gibt häufig Hinweise auf die Bauform. Bei E27 steht „E“ für Edison-Schraubsockel und die Zahl 27 für den ungefähren Durchmesser in Millimetern. Bei GU10 oder GU5.3 beschreibt die Zahl den Abstand der Kontakte.
Sockel und Fassung: Wo liegt der Unterschied?
Sockel und Fassung werden im Alltag oft verwechselt. Für den Kauf eines passenden Leuchtmittels ist der Unterschied aber wichtig.
| Begriff | Bedeutung | Beispiel |
|---|---|---|
| Sockel | Teil am Leuchtmittel, der eingesetzt, gesteckt oder geschraubt wird | E27-Sockel an einer LED-Lampe |
| Fassung | Aufnahme in der Leuchte, in die der Sockel eingesetzt wird | E27-Fassung in einer Deckenleuchte |
Gängige Lampensockel im Überblick
Die folgende Übersicht zeigt häufige Sockeltypen bei Leuchtmitteln. Die tatsächliche Eignung hängt immer von Deiner Leuchte, der Spannung und den technischen Daten ab.
| Sockel | Art | Typische Spannung | Typische Anwendung |
|---|---|---|---|
| E27 | Großer Schraubsockel | meist 230 V | Deckenleuchten, Pendelleuchten, Stehleuchten, LED-Birnen |
| E14 | Kleiner Schraubsockel | meist 230 V | Kerzenlampen, Tischleuchten, Kronleuchter, kleine Leuchten |
| GU10 | Dreh- und Stecksockel mit Bajonettverschluss | meist 230 V | Spots, Deckenstrahler, Einbauleuchten, Akzentbeleuchtung |
| GU5.3 | Stiftsockel mit 5,3 mm Pin-Abstand | meist 12 V | Niedervolt-Spots, Einbauleuchten, MR16-Reflektoren |
| G9 | Kompakter Stecksockel mit Schlaufen- oder Stiftkontakten | meist 230 V | Designerleuchten, Wandleuchten, kleine Deckenleuchten |
| G4 | Kleiner Stiftsockel mit 4 mm Pin-Abstand | meist 12 V | Möbelleuchten, kleine Spots, Niedervolt-Leuchten |
| R7s | Stabsockel mit Kontakt an beiden Enden | meist 230 V | Deckenfluter, Wandfluter, ältere Halogenstäbe |
Schraubsockel, Stecksockel und Stiftsockel
Sockel lassen sich grob nach ihrer Befestigungsart unterscheiden. Das hilft Dir, den richtigen Ersatz schneller zu finden.
- Schraubsockel: E27 und E14 werden in die Fassung eingeschraubt.
- Dreh- und Stecksockel: GU10 wird eingesetzt und durch eine kurze Drehung verriegelt.
- Stiftsockel: G4 und GU5.3 besitzen zwei Kontaktstifte und werden gesteckt.
- Kompakte Stecksockel: G9 wird häufig bei kleinen Halogen- und LED-Lampen verwendet.
- Stabsockel: R7s sitzt an beiden Enden eines stabförmigen Leuchtmittels.
Warum ist die Spannung beim Sockel wichtig?
⚠️ Der passende Sockel allein reicht nicht immer aus. Besonders wichtig ist die Spannung. Viele E27-, E14-, GU10-, G9- und R7s-Leuchtmittel werden direkt mit 230 V betrieben. G4 und GU5.3 kommen dagegen häufig in 12-V-Niedervolt-Systemen zum Einsatz.
Wenn Du ein 12-V-Leuchtmittel in ein ungeeignetes 230-V-System einsetzt oder umgekehrt, kann das Leuchtmittel beschädigt werden oder ein Sicherheitsrisiko entstehen. Bei Niedervolt-Leuchten muss außerdem der vorhandene Trafo oder LED-Treiber zum neuen LED-Leuchtmittel passen.
LED-Leuchtmittel mit gleichem Sockel ersetzen
Viele alte Glüh-, Halogen- oder Energiesparlampen lassen sich durch LED-Leuchtmittel mit gleichem Sockel ersetzen. Trotzdem solltest Du nicht nur die Sockelbezeichnung vergleichen.
- Abmessungen: Passt die LED-Lampe von Länge, Durchmesser und Bauform in die Leuchte?
- Helligkeit: Vergleiche Lumen statt nur Watt.
- Lichtfarbe: Achte auf Kelvin, zum Beispiel warmweiß, neutralweiß oder tageslichtweiß.
- Abstrahlwinkel: Besonders bei Spots wie GU10 oder GU5.3 wichtig.
- Dimmbarkeit: Nur dimmbare LED-Leuchtmittel mit geeignetem Dimmer verwenden.
- Trafo oder Treiber: Bei 12-V-Systemen muss der Trafo LED-geeignet sein.
So findest Du den richtigen Sockel
Wenn Du ein Leuchtmittel ersetzen möchtest, hilft ein kurzer Blick auf das alte Leuchtmittel, die Fassung und die technischen Daten der Leuchte.
Praxis-Tipp: Sockel richtig bestimmen
- Aufdruck prüfen: Viele Leuchtmittel zeigen den Sockeltyp direkt auf dem Glas, Gehäuse oder der Verpackung.
- Altes Leuchtmittel vergleichen: Form, Größe, Kontakte und Pin-Abstände ansehen.
- Fassung prüfen: Schraubfassung, Steckfassung oder Stiftsockel-Fassung erkennen.
- Spannung beachten: Prüfe, ob die Leuchte für 230 V oder 12 V ausgelegt ist.
- LED-Umrüstung prüfen: Bei 12-V-Systemen Trafo oder LED-Treiber kontrollieren.
- Technische Daten vergleichen: Lumen, Kelvin, Watt, Bauform, Abstrahlwinkel und Dimmbarkeit beachten.
💡 Merke: Der richtige Sockel ist der erste Schritt. Für eine sichere und passende Auswahl müssen aber auch Spannung, Baugröße und technische Daten stimmen.
Häufige Fehler beim Kauf von Leuchtmitteln
- ⚠️ Nur auf den Sockel achten und die Spannung vergessen.
- ⚠️ GU10 und GU5.3 verwechseln, obwohl sie meist unterschiedliche Spannungen nutzen.
- ⚠️ Ein LED-Leuchtmittel kaufen, das zwar den richtigen Sockel hat, aber zu groß für die Leuchte ist.
- ⚠️ Bei dimmbaren Leuchten ein nicht dimmbares LED-Leuchtmittel verwenden.
- ⚠️ Bei 12-V-Systemen den vorhandenen Trafo nicht prüfen.
- ⚠️ Nur Watt vergleichen, statt auf Lumen und Lichtfarbe zu achten.
Fazit: Warum der richtige Sockel wichtig ist
✅ Der Sockel verbindet das Leuchtmittel mechanisch und elektrisch mit der Fassung der Leuchte. Er entscheidet, ob ein Leuchtmittel überhaupt eingesetzt werden kann. Besonders häufig sind E27, E14, GU10, GU5.3, G9, G4 und R7s.
Für einen sicheren Austausch solltest Du immer Sockel, Fassung, Spannung, Bauform, Helligkeit, Lichtfarbe, Abstrahlwinkel und Dimmbarkeit gemeinsam prüfen. So vermeidest Du Fehlkäufe und findest ein Leuchtmittel, das zuverlässig zu Deiner Leuchte passt.
FAQ zu Lampensockeln
Was ist ein Sockel bei einer Lampe?
Der Sockel ist der Teil eines Leuchtmittels, der in die passende Fassung der Leuchte eingesetzt wird. Er sorgt für mechanischen Halt und stellt den elektrischen Kontakt her, damit das Leuchtmittel betrieben werden kann.
Was ist der Unterschied zwischen Sockel und Fassung?
👉 Der Sockel sitzt am Leuchtmittel. Die Fassung befindet sich in der Leuchte. Der Sockel wird in die Fassung geschraubt, gesteckt oder gedreht. Beide müssen zusammenpassen, damit das Leuchtmittel sicher hält und elektrisch funktioniert.
Welche Lampensockel sind besonders häufig?
Was bedeutet E27?
E27 bezeichnet einen großen Edison-Schraubsockel. Das „E“ steht für Edison, die Zahl 27 beschreibt den ungefähren Durchmesser des Sockels in Millimetern. E27 wird häufig bei LED-Birnen, Deckenleuchten, Pendelleuchten und Stehleuchten verwendet.
Was bedeutet E14?
E14 ist ein kleiner Edison-Schraubsockel mit ungefähr 14 mm Durchmesser. Er wird oft bei Kerzenlampen, Kronleuchtern, kleinen Tischleuchten, Wandleuchten und dekorativen Leuchtmitteln eingesetzt.
Was ist der Unterschied zwischen GU10 und GU5.3?
⚠️ GU10 ist meist ein 230-V-Sockel mit Dreh- und Steckverschluss und wird häufig bei Spots eingesetzt. GU5.3 ist ein Stiftsockel mit 5,3 mm Pin-Abstand und wird meist in 12-V-Niedervolt-Systemen verwendet. Beide dürfen nicht einfach miteinander verwechselt werden.
Was bedeutet G9?
G9 ist ein kompakter Stecksockel, der häufig bei kleinen Halogen- und LED-Leuchtmitteln verwendet wird. Man findet ihn oft in Designerleuchten, Wandleuchten, kleinen Deckenleuchten und dekorativen Leuchten.
Was bedeutet G4?
G4 ist ein kleiner Stiftsockel mit 4 mm Pin-Abstand. Er wird häufig bei 12-V-Niedervolt-Leuchten, Möbelleuchten, kleinen Spots und dekorativen Lichtlösungen eingesetzt. Bei LED-Ersatz muss der Trafo zur LED passen.
Was ist ein R7s-Sockel?
R7s ist ein Stabsockel mit Kontakten an beiden Enden des Leuchtmittels. Er wurde häufig bei Halogenstäben in Deckenflutern, Wandflutern oder Arbeitsleuchten genutzt. Beim LED-Ersatz müssen Länge, Bauform, Leistung und Dimmbarkeit genau passen.
Warum ist die Spannung beim Sockel wichtig?
⚠️ Der gleiche oder ähnliche Sockel bedeutet nicht automatisch, dass das Leuchtmittel elektrisch passt. Viele E27-, E14-, GU10-, G9- und R7s-Leuchtmittel arbeiten meist mit 230 V. G4 und GU5.3 werden häufig mit 12 V betrieben. Spannung und Trafo müssen daher immer geprüft werden.
Kann ich eine Halogenlampe einfach durch eine LED mit gleichem Sockel ersetzen?
Oft ist das möglich, aber der gleiche Sockel allein reicht nicht immer aus. Prüfe zusätzlich Spannung, Bauform, Abmessungen, Helligkeit in Lumen, Lichtfarbe, Abstrahlwinkel und Dimmbarkeit. Bei 12-V-Systemen muss außerdem der vorhandene Trafo LED-geeignet sein.
Wie finde ich den richtigen Sockel?
💡 Prüfe zuerst den Aufdruck auf dem alten Leuchtmittel oder der Verpackung. Vergleiche danach Form, Größe und Kontakte. Zusätzlich solltest Du Fassung, Spannung, Bauform, Lumen, Kelvin, Watt, Abstrahlwinkel und Dimmbarkeit mit den technischen Daten der Leuchte vergleichen.
Warum passt ein Leuchtmittel trotz richtigem Sockel manchmal nicht?
⚠️ Ein Leuchtmittel kann trotz richtigem Sockel zu groß, zu lang oder zu breit für die Leuchte sein. Auch Spannung, Trafo, Dimmbarkeit oder Abstrahlwinkel können nicht passen. Deshalb solltest Du immer mehr als nur die Sockelbezeichnung vergleichen.
Was ist beim Dimmen von LED-Leuchtmitteln mit gleichem Sockel wichtig?
Nicht jedes LED-Leuchtmittel ist dimmbar. Wenn Deine Leuchte über einen Dimmer gesteuert wird, brauchst Du ein ausdrücklich dimmbares LED-Leuchtmittel und einen passenden LED-Dimmer. Sonst kann es zu Flackern, Brummen oder eingeschränkter Dimmfunktion kommen.
Woran erkenne ich einen Schraubsockel?
Einen Schraubsockel erkennst Du am Gewinde. Das Leuchtmittel wird in die Fassung eingeschraubt. Die bekanntesten Schraubsockel sind E27 und E14.
