Stromschienen

Stromschienen einfach erklärt: flexible Beleuchtung mit Schienensystemen

Stromschienen sind modulare Versorgungssysteme für Leuchten. In ihrem Profil verlaufen elektrische Leiter, über die passende Strahler, Pendelleuchten oder andere Schienenleuchten mit Strom versorgt werden. Die Leuchten werden über geeignete Adapter in die Schiene eingesetzt und können je nach System verschoben, ausgerichtet oder ausgetauscht werden.

💡 Stromschienen eignen sich besonders für Räume, in denen die Beleuchtung flexibel bleiben soll. Du findest sie deshalb häufig in Shops, Galerien, Büros, Restaurants und Museen, aber auch immer öfter in Küchen, Wohnräumen und offenen Grundrissen. Umgangssprachlich werden Stromschienen häufig auch als Lichtschienen oder Lampenschienen bezeichnet.

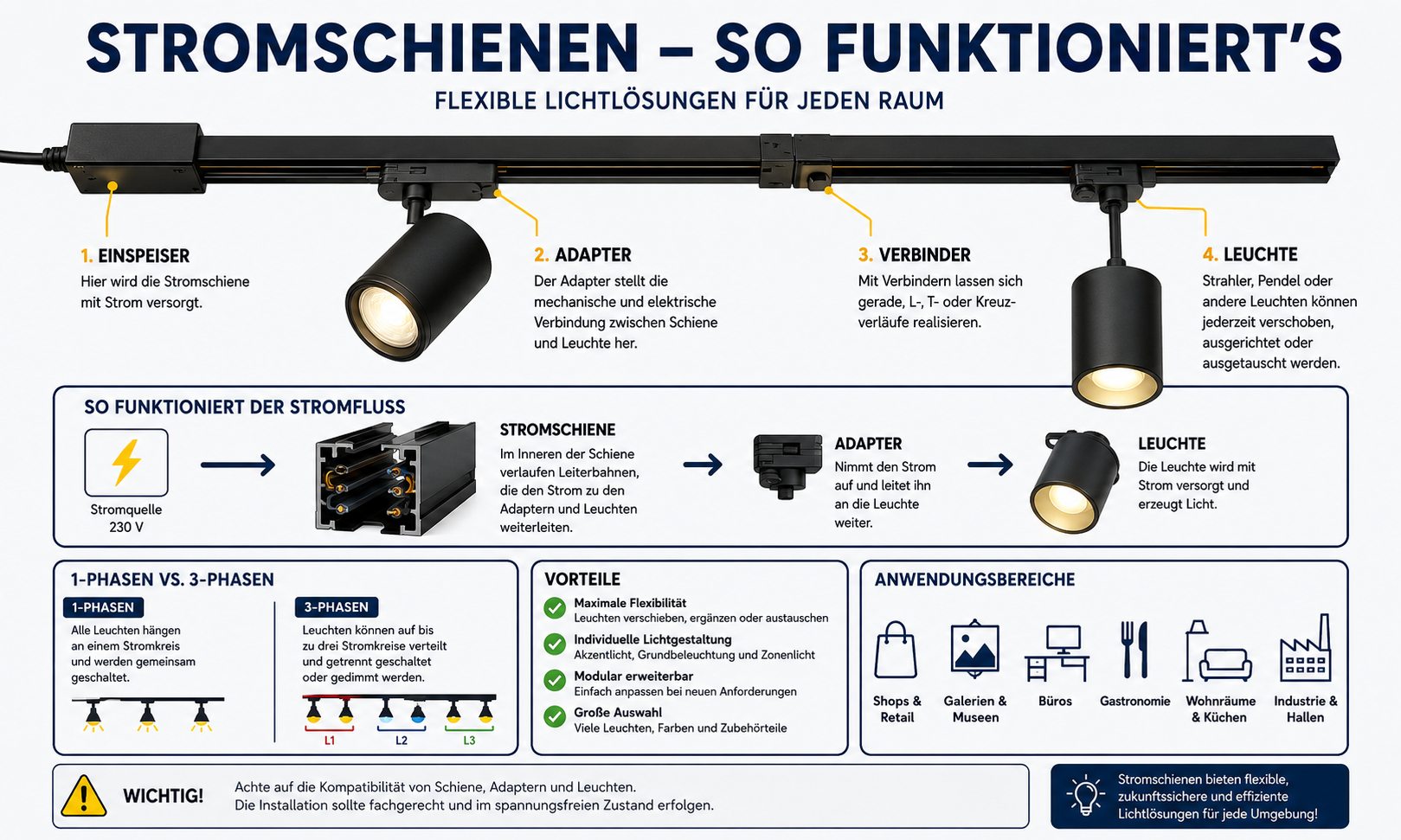

Wie funktioniert eine Stromschiene?

🔌 Eine Stromschiene besteht aus einem Profil mit innenliegenden Leitern. Über einen Einspeiser wird das System mit Strom versorgt. Ein Adapter stellt anschließend die mechanische und elektrische Verbindung zwischen Schiene und Leuchte her.

Je nach System kannst Du die Schiene direkt an der Decke montieren, in die Decke einlassen oder mit Abhängungen frei im Raum befestigen. Gerade, L-förmige, T-förmige oder kreuzförmige Verläufe entstehen durch passende Verbinder.

👉 Wichtig ist, dass Schiene, Einspeiser, Verbinder, Adapter und Leuchten technisch zusammenpassen. Ähnlich aussehende Bauteile verschiedener Systeme sind nicht automatisch miteinander kompatibel.

1-Phasen- und 3-Phasen-Stromschienen im Vergleich

Bei klassischen Netzspannungs-Schienen wird hauptsächlich zwischen 1-Phasen- und 3-Phasen-Systemen unterschieden. Der wichtigste Unterschied liegt in der Anzahl der getrennt nutzbaren Stromkreise.

🔄 Bei einer 3-Phasen-Schiene kannst Du beispielsweise eine Gruppe für die Grundbeleuchtung, eine Gruppe für Akzentlicht und eine weitere Gruppe für dekorative Leuchten verwenden. Voraussetzung ist eine entsprechend geplante und angeschlossene Elektroinstallation.

👉 Eine 3-Phasen-Schiene ist nicht automatisch dimmbar. Sie ermöglicht zunächst die Aufteilung auf bis zu drei Stromkreise. Ob die Leuchten gedimmt werden können, hängt von den eingesetzten Leuchten, Betriebsgeräten, Dimmern und Steuerungssystemen ab.

230-V-Stromschiene oder 48-V-Schienensystem?

Neben klassischen Netzspannungs-Schienen gibt es kompakte Niedervoltsysteme, häufig mit 48 V. Viele dieser Systeme verwenden magnetisch gehaltene Leuchten, weshalb sie oft als Magnetschienen bezeichnet werden.

⚠️ Beide Systemarten können flexible Lichtlösungen ermöglichen. Sie sind jedoch elektrisch und mechanisch unterschiedlich aufgebaut und dürfen nicht miteinander vermischt werden.

Welche Bauformen und Komponenten gibt es?

🧩 Stromschienensysteme bestehen nicht nur aus der eigentlichen Schiene. Für eine vollständige Anlage werden je nach Verlauf und Montageart weitere Komponenten benötigt.

• Aufbauschiene: Wird sichtbar direkt an Decke oder Wand montiert.
• Einbauschiene: Wird ganz oder teilweise in eine geeignete Decke integriert.
• Pendelschiene: Wird mit Seilen oder Pendelrohren abgehängt.
• Einspeiser: Stellt die Verbindung zur elektrischen Versorgung her.
• Gerader Verbinder: Verbindet zwei Schienen in einer Linie.
• L-, T- oder Kreuzverbinder: Ermöglichen Winkel, Abzweigungen und komplexere Verläufe.
• Endkappe: Verschließt das offene Ende einer Schiene.
• Leuchtenadapter: Verbindet Leuchte und Schiene mechanisch sowie elektrisch.

👉 Bei L-, T- und Kreuzverbindern können Einbaurichtung, Schutzleiterführung und elektrische Zuordnung entscheidend sein. Deshalb solltest Du den Verlauf vor der Bestellung genau planen und die Systemzeichnungen des Herstellers beachten.

Welche Leuchten können an einer Stromschiene verwendet werden?

Je nach System stehen unterschiedliche Lichtwerkzeuge zur Verfügung. Besonders verbreitet sind schwenkbare Strahler, weil sie verschoben und neu ausgerichtet werden können.

• Schienenstrahler: Für Akzentlicht auf Möbeln, Bildern, Produkten oder Architekturdetails.
• Fluter: Für eine breitere und weichere Ausleuchtung von Flächen.
• Wallwasher: Für möglichst gleichmäßiges Licht auf senkrechten Wänden.
• Pendelleuchten: Für Tische, Theken, Kücheninseln und dekorative Lichtpunkte.
• Lineare Leuchten: Für Grundbeleuchtung in Büros, Shops oder offenen Räumen.
• Smart-Home-Leuchten: Für eine drahtlose Steuerung, sofern System und Leuchte dies unterstützen.

⚠️ Nicht jeder Adapter passt in jede Schiene. Achte deshalb auf die ausdrücklich angegebene Systemkompatibilität und verlasse Dich nicht allein auf eine ähnliche Form oder die Bezeichnung „3-Phasen-Adapter“.

Schalten, Dimmen und smarte Steuerung

🎛️ Die Steuerungsmöglichkeiten hängen vom Aufbau des jeweiligen Schienensystems und von den eingesetzten Leuchten ab. Eine Stromschiene liefert nicht automatisch eine bestimmte Dimm- oder Smart-Home-Funktion.

• Klassisches Schalten: Leuchten werden über einen oder mehrere Stromkreise ein- und ausgeschaltet.
• Phasendimmung: Nur möglich, wenn Leuchte, Betriebsgerät und Dimmer kompatibel sind.
• DALI: Ermöglicht eine digitale Adressierung und Steuerung geeigneter Leuchten.
• Casambi oder Bluetooth: Steuerung geeigneter Leuchten über Funk und App.
• Zigbee oder WLAN: Je nach Leuchte oder System über passende Funkkomponenten möglich.

💡 Bei Funklösungen kann selbst eine gemeinsam versorgte Schiene einzelne Leuchten separat steuerbar machen. Dafür müssen die Leuchten eigene kompatible Empfangs- oder Steuerkomponenten besitzen.

Vorteile und Grenzen von Stromschienen

Wo werden Stromschienen eingesetzt?

• Wohnzimmer: Für Bilder, Regale, Wandflächen und flexible Lichtzonen.
• Küche: Für Arbeitsflächen, Kücheninseln, Schränke und Esstische.
• Shop und Verkauf: Für wechselnde Warenpräsentationen und gezieltes Akzentlicht.
• Galerie und Museum: Für flexibel ausrichtbare Strahler und Wallwasher.
• Büro: Für Grundbeleuchtung, Arbeitszonen und vertikale Beleuchtung.
• Gastronomie: Für Theken, Tische, Dekoration und unterschiedliche Lichtstimmungen.
• Ausstellung und Messe: Für häufig wechselnde Aufbauten und Exponate.

Worauf solltest Du bei der Planung achten?

📐 Eine gute Planung verhindert Fehlkäufe und sorgt dafür, dass Schienen, Verbinder, Leuchten und Steuerung später wirklich zusammenpassen.

• Systemart: 1-Phase, 3-Phasen, DALI oder 48-V-Niedervoltsystem auswählen.
• Kompatibilität: Schiene, Adapter, Einspeiser, Verbinder und Leuchten müssen zusammenpassen.
• Schienenverlauf: Länge, Winkel, Abzweigungen und Einspeisepunkte vorab festlegen.
• Stromkreise: Bei 3-Phasen-Systemen die gewünschte Gruppierung der Leuchten planen.
• Lichtwirkung: Strahler, Fluter, Wallwasher und Pendelleuchten passend kombinieren.
• Belastbarkeit: Elektrische Belastung, Leuchtengewicht und mechanische Befestigung prüfen.
• Steuerung: Schalten, Dimmen, DALI oder Funksteuerung frühzeitig festlegen.
• Montageart: Aufbau, Einbau oder Abhängung passend zu Decke und Raum wählen.
• Schutzart: Für Feuchtigkeit oder Außenbereiche nur ausdrücklich geeignete Systeme verwenden.
• Erweiterbarkeit: Verfügbarkeit passender Leuchten und Zubehörteile langfristig berücksichtigen.

Sicherheit und fachgerechte Installation

⚠️ Klassische Stromschienen arbeiten häufig mit Netzspannung. Planung, Anschluss und Änderungen an der festen Elektroinstallation sollten deshalb fachgerecht und im spannungsfreien Zustand erfolgen.

Die zulässige Strombelastung darf nicht pauschal angenommen werden. Sie ergibt sich aus dem jeweiligen Schienensystem, den Herstellerangaben, der Einspeisung, der Absicherung und der Elektroinstallation. Auch maximale mechanische Lasten und Befestigungsabstände müssen eingehalten werden.

👉 Viele Netzspannungs-Schienen sind für trockene Innenräume ausgelegt. Für Bad, Feuchtraum oder Außenbereich benötigst Du ein ausdrücklich dafür freigegebenes System mit passender Schutzart. Eine einzelne Leuchte mit hoher IP-Schutzart macht eine ungeeignete Schiene nicht automatisch feuchtraum- oder außentauglich.

Häufige Fehler bei Stromschienen

• ⚠️ Adapter verschiedener Hersteller ohne bestätigte Kompatibilität kombinieren.
• ⚠️ 1-Phasen- und 3-Phasen-Komponenten miteinander verwechseln.
• ⚠️ Annehmen, dass eine 3-Phasen-Schiene automatisch dimmbar ist.
• ⚠️ Einspeiser oder Verbinder in der falschen Orientierung bestellen.
• ⚠️ Schutzleiterführung und elektrische Zuordnung bei Verbindern ignorieren.
• ⚠️ Die zulässige elektrische oder mechanische Belastung überschreiten.
• ⚠️ Zu wenige Lichtpunkte oder ungeeignete Abstrahlwinkel einplanen.
• ⚠️ Eine für Innenräume vorgesehene Schiene im Außenbereich montieren.
• ⚠️ 230-V- und 48-V-Systemkomponenten miteinander vermischen.
• ⚠️ Das gewünschte Dimm- oder Steuerungssystem erst nach der Installation auswählen.

Fazit: Wann ist eine Stromschiene sinnvoll?

✅ Eine Stromschiene ist sinnvoll, wenn Du Leuchten flexibel positionieren, austauschen oder später ergänzen möchtest. Sie eignet sich für Akzentlicht, Grundbeleuchtung, Wandbeleuchtung und dekorative Pendelleuchten.

Für kleinere Wohnkonzepte reicht häufig eine 1-Phasen-Schiene. Drei getrennt nutzbare Stromkreise bieten bei 3-Phasen-Systemen mehr Möglichkeiten für größere oder wechselnde Beleuchtungsaufgaben. Kompakte 48-V-Systeme eignen sich besonders für dezente, moderne Lichtlösungen.

Entscheidend sind eine saubere Planung, zueinander passende Komponenten und eine fachgerechte Installation. So entsteht ein flexibles Lichtsystem, das sich langfristig an veränderte Räume und Anforderungen anpassen lässt.
