Transformator (Trafo)

Transformator und LED-Treiber einfach erklärt

Ein Transformator, kurz Trafo, wandelt eine Wechselspannung in eine höhere oder niedrigere Wechselspannung um. In der Beleuchtungstechnik wird die Netzspannung von 230 Volt beispielsweise auf 12 Volt reduziert, damit geeignete Niedervoltleuchten betrieben werden können.

⚡ Bei moderner LED-Beleuchtung wird umgangssprachlich häufig von einem „LED-Trafo“ gesprochen. Technisch handelt es sich dabei jedoch oft nicht um einen klassischen Transformator, sondern um ein elektronisches LED-Netzteil oder einen LED-Treiber. Welches Betriebsgerät benötigt wird, hängt von Spannung, Strom, Leistung und Bauart der angeschlossenen LED ab.

Wie funktioniert ein klassischer Transformator?

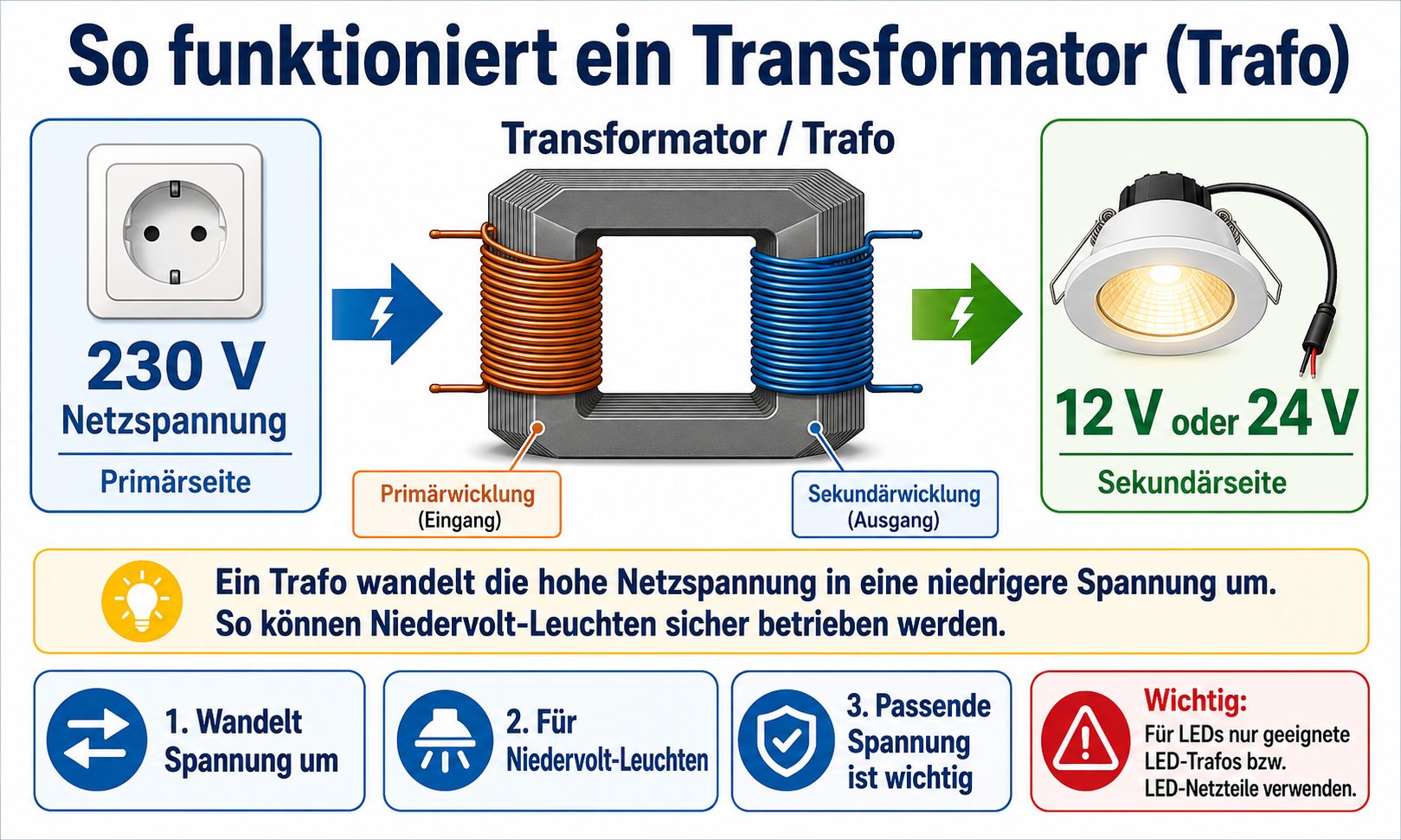

Ein konventioneller Transformator besteht vereinfacht aus einem magnetischen Kern sowie einer Primär- und einer Sekundärwicklung. An der Primärseite liegt die Eingangsspannung an. Durch das entstehende magnetische Feld wird in der Sekundärwicklung eine andere Wechselspannung erzeugt.

💡 Das Verhältnis der Windungszahlen bestimmt, ob die Spannung erhöht oder reduziert wird. In Niedervolt-Beleuchtungsanlagen wird sie normalerweise reduziert, beispielsweise von 230 V auf 12 V.

Konventionelle Trafos sind vergleichsweise groß und schwer, gelten aber als robust. Auch sie besitzen Verluste und können im Betrieb warm werden. Deshalb müssen die Herstellerangaben zu Belastung, Montage, Belüftung und Temperatur eingehalten werden.

Konventioneller Trafo, elektronischer Trafo oder LED-Treiber?

🔌 In der Beleuchtung werden verschiedene Betriebsgeräte verwendet, die umgangssprachlich häufig alle als Trafo bezeichnet werden. Technisch unterscheiden sie sich jedoch deutlich.

Was bedeutet Konstantspannung oder Konstantstrom?

Bei einem Konstantspannungsnetzteil bleibt die Ausgangsspannung weitgehend konstant. Typische Werte sind 12 V oder 24 V Gleichspannung. Solche Netzteile werden häufig für LED-Strips und andere LED-Produkte verwendet, die ausdrücklich für eine feste Spannung vorgesehen sind.

Ein Konstantstromtreiber hält dagegen den Ausgangsstrom auf einem festgelegten Wert. Auf dem Gerät können beispielsweise 350 mA oder 700 mA angegeben sein. Die Ausgangsspannung passt sich dabei innerhalb eines definierten Bereichs an das angeschlossene LED-Modul an.

👉 Beide Betriebsarten dürfen nicht verwechselt werden. Ein Konstantstrommodul darf nicht ohne Prüfung an ein Konstantspannungsnetzteil angeschlossen werden. Ebenso darf ein 24-V-LED-Strip nicht an einem ungeeigneten Konstantstromtreiber betrieben werden.

Kann ein alter Halogentrafo mit LED verwendet werden?

⚠️ Nicht jeder vorhandene Halogentrafo ist für LED-Leuchtmittel geeignet. Besonders elektronische Halogentrafos wurden ursprünglich für Halogenlampen und nicht für LED-Retrofitlampen mit integrierter Elektronik entwickelt.

Viele elektronische Halogentrafos benötigen eine bestimmte Mindestlast. Wird diese nach der Umrüstung auf sparsame LEDs unterschritten, können folgende Probleme entstehen:

• Die LED-Leuchtmittel starten nicht zuverlässig.
• Das Licht flackert oder pulsiert.
• Der Trafo schaltet wiederholt ein und aus.
• Leuchtmittel oder Trafo erzeugen Geräusche.
• Die LEDs glimmen trotz ausgeschalteter Beleuchtung.
• Die Dimmung funktioniert nur eingeschränkt oder gar nicht.

Auch wenn Mindest- und Maximallast rechnerisch passen, ist die Kombination nicht automatisch kompatibel. Die Elektronik einer LED-Lampe belastet einen Trafo anders als eine Halogenlampe. Beachte deshalb die Kompatibilitätsangaben der Hersteller oder tausche den alten Trafo gegen ein ausdrücklich geeignetes LED-Betriebsgerät aus.

Worauf musst Du bei der Leistung achten?

📏 Die Gesamtleistung aller angeschlossenen Verbraucher muss innerhalb des zulässigen Leistungsbereichs des Betriebsgeräts liegen. Dazu addierst Du die Leistungsaufnahme aller angeschlossenen LED-Leuchtmittel oder LED-Module.

Ein 24-V-LED-Strip mit insgesamt 40 Watt benötigt beispielsweise ein 24-V-Konstantspannungsnetzteil, das mindestens diese Leistung bereitstellen kann. Eine angemessene Leistungsreserve kann sinnvoll sein, damit das Netzteil nicht dauerhaft an seiner maximalen Belastungsgrenze betrieben wird. Maßgeblich bleiben die Angaben des Herstellers.

👉 Bei einem Konstantstromtreiber reicht ein Vergleich der Wattzahl allein nicht aus. Ausgangsstrom, zulässiger Spannungsbereich und Leistung müssen vollständig zum LED-Modul passen.

AC oder DC: Warum ist die Ausgangsart wichtig?

Neben der Ausgangsspannung musst Du prüfen, ob das Leuchtmittel Wechselspannung oder Gleichspannung benötigt. Auf dem Betriebsgerät und auf dem LED-Produkt findest Du dafür Angaben wie:

• 12 V AC: 12 Volt Wechselspannung
• 12 V DC: 12 Volt Gleichspannung
• 12 V AC/DC: für beide Spannungsarten geeignet
• 24 V DC: 24 Volt Gleichspannung
• 350 mA: Betrieb an einem passenden Konstantstromtreiber

⚡ Ein passender Spannungswert allein genügt daher nicht. Auch Spannungsart und Betriebsprinzip müssen übereinstimmen.

Trafo und LED dimmen

Eine Niedervoltbeleuchtung ist nur dann zuverlässig dimmbar, wenn alle beteiligten Komponenten zusammenpassen:

• Dimmer
• Transformator oder LED-Treiber
• LED-Leuchtmittel oder LED-Modul
• gegebenenfalls Steuergerät oder Controller

Ein als dimmbar gekennzeichnetes LED-Leuchtmittel funktioniert nicht automatisch mit jedem Trafo und jedem Wanddimmer. Je nach System kommen Phasenanschnitt, Phasenabschnitt, DALI, Push-Dim, 1–10 V, PWM oder andere Steuerverfahren infrage.

👉 Verwende deshalb möglichst eine vom Hersteller bestätigte Kombination. Ungeeignete Komponenten können zu Flackern, eingeschränktem Dimmbereich, Geräuschen oder unzuverlässigem Schalten führen.

SELV, Schutzkleinspannung und elektrische Sicherheit

Bei Niedervoltbeleuchtung ist nicht nur die niedrige Ausgangsspannung wichtig. Für ein SELV-System muss der Ausgang sicher von der Netzspannung getrennt sein und die dafür geltenden Anforderungen erfüllen.

⚠️ Achte auf die Kennzeichnungen und Herstellerangaben des Betriebsgeräts. Arbeiten am 230-V-Netzanschluss sowie Änderungen an der festen Elektroinstallation sollten von einer Elektrofachkraft ausgeführt werden.

Auch die Niedervoltseite darf nicht beliebig installiert werden. Leitungsquerschnitt, Leitungslänge, Verbindungen, Erwärmung und mechanischer Schutz müssen zur Anlage passen.

Leitungslänge und Spannungsabfall

📏 Bei Niedervolt-Systemen fließen für die gleiche Leistung höhere Ströme als bei 230 V. Lange oder zu dünne Leitungen können deshalb einen deutlichen Spannungsabfall verursachen.

Mögliche Folgen sind geringere Helligkeit, ungleichmäßige Lichtwirkung oder Funktionsstörungen. Besonders bei leistungsstarken 12-V- oder 24-V-LED-Strips solltest Du Leitungslänge und Kabelquerschnitt bereits bei der Planung berücksichtigen.

Bei elektronischen Halogentrafos kann zusätzlich eine begrenzte maximale Leitungslänge auf der Sekundärseite vorgeschrieben sein. Beachte hierzu die technischen Angaben des jeweiligen Geräts.

Trafo und LED-Netzteil im Außenbereich

🌧️ Für Gartenbeleuchtung, Poolumgebung oder Feuchträume müssen Betriebsgerät, Leitungen, Anschlüsse und Leuchten für den vorgesehenen Einsatzort geeignet sein.

Befindet sich der Trafo oder LED-Treiber selbst im Außenbereich, benötigt er eine passende Schutzart und eine ausdrückliche Herstellerfreigabe. Wird er geschützt im Gebäude montiert, kann er abhängig vom System eine Niedervoltanlage im Außenbereich versorgen.

👉 Eine hohe IP-Schutzart eines einzelnen Bauteils macht nicht automatisch die gesamte Beleuchtungsanlage wetterfest. Entscheidend ist die Eignung aller Komponenten und Verbindungen.

Weitere Informationen findest Du in unserem Beitrag zur IP-Schutzart.

Worauf solltest Du bei der Auswahl achten?

• Eingangsspannung: Muss zur vorhandenen Netzversorgung passen.
• Ausgangsspannung: Beispielsweise 12 V oder 24 V entsprechend dem LED-Produkt.
• Spannungsart: Wechselspannung, Gleichspannung oder AC/DC-Kompatibilität prüfen.
• Betriebsart: Konstantspannung und Konstantstrom nicht verwechseln.
• Ausgangsstrom: Bei Konstantstromtreibern muss der mA-Wert zum LED-Modul passen.
• Leistungsbereich: Mindestlast, Maximallast und mögliche Leistungsreserve beachten.
• Dimmbarkeit: Dimmer, Betriebsgerät und LED müssen kompatibel sein.
• Schutzart: Muss zum Montageort und zu den Umgebungsbedingungen passen.
• Temperatur: Zulässige Umgebungs- und Gehäusetemperaturen einhalten.
• Abmessungen: Das Betriebsgerät muss in den vorgesehenen Einbauraum passen.

Häufige Fehler bei Transformatoren und LED-Treibern

• Einen elektronischen Halogentrafo ohne Kompatibilitätsprüfung weiterverwenden.
• Die Mindestlast eines alten elektronischen Trafos unterschreiten.
• Konstantspannung und Konstantstrom miteinander verwechseln.
• Nur auf die Wattzahl und nicht auf Spannung, Strom und Spannungsart achten.
• Ein nicht dimmbares Betriebsgerät mit einem Dimmer kombinieren.
• Die Gesamtleistung aller angeschlossenen Verbraucher falsch berechnen.
• Zu lange oder zu dünne Niedervoltkabel verwenden.
• Ein ungeeignetes Netzteil in einem feuchten oder ungeschützten Bereich montieren.
• Von 12 V automatisch auf ein vollständig sicheres SELV-System schließen.
• Arbeiten am Netzanschluss ohne ausreichende Fachkenntnisse durchführen.

Fazit: Welcher Trafo passt zur Beleuchtung?

✅ Ein Transformator oder LED-Treiber muss immer zur angeschlossenen Beleuchtung passen. Entscheidend sind nicht allein 12 V oder 24 V, sondern auch Wechsel- oder Gleichspannung, Konstantspannung oder Konstantstrom, Ausgangsleistung, Dimmbarkeit und Einsatzort.

Bei der Umrüstung einer Halogenanlage auf LED solltest Du den vorhandenen Trafo nicht ungeprüft weiterverwenden. Ein ausdrücklich kompatibles LED-Netzteil oder ein passender LED-Treiber sorgt in der Regel für einen zuverlässigeren Betrieb und reduziert das Risiko von Flackern, Geräuschen und Startproblemen.

⚠️ Wenn technische Angaben fehlen oder Du bei Ausgangsspannung, Strom, Leistung oder Dimmung unsicher bist, sollte die Kombination vor der Installation durch eine Elektrofachkraft geprüft werden.
