Neutralleiter
Neutralleiter (N) bei Lampen und Leuchten
Der Neutralleiter, kurz N, ist ein wichtiger Leiter in elektrischen Anlagen. Bei Lampen und Leuchten sorgt er dafür, dass der Stromkreis geschlossen wird und der Betriebsstrom wieder zur Stromquelle zurückfließen kann.
Im Alltag wird der Neutralleiter manchmal auch als „Nullleiter“ bezeichnet. Fachlich ist jedoch Neutralleiter die genauere Bezeichnung. Wenn Du eine Leuchte anschließen oder eine vorhandene Installation verstehen möchtest, ist es wichtig, den Unterschied zwischen Neutralleiter, Außenleiter und Schutzleiter zu kennen.
Was macht der Neutralleiter? 🔵

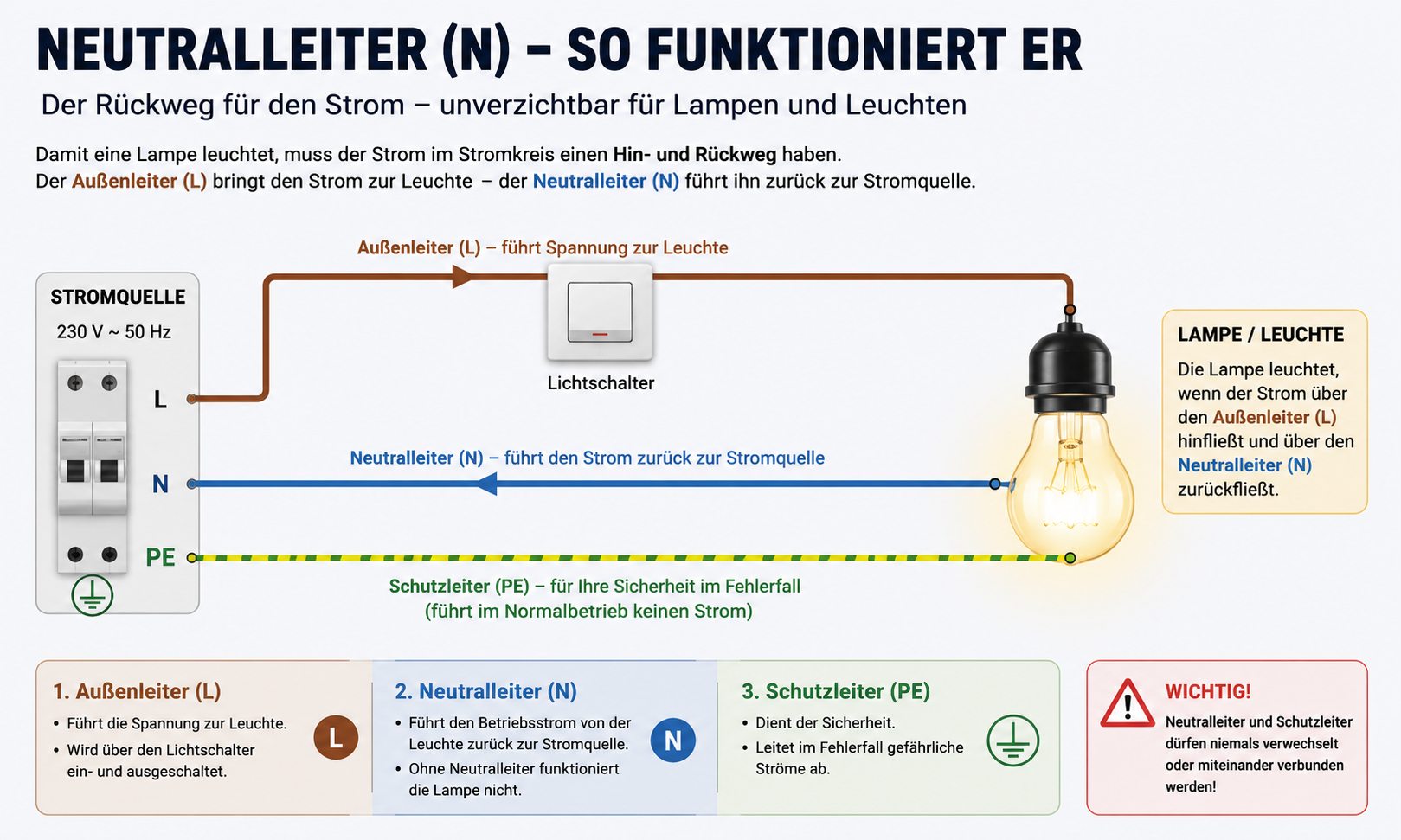

Damit eine Lampe leuchtet, muss Strom vom Außenleiter, also der Phase L, zur Leuchte fließen. Danach benötigt der Strom einen Rückweg. Genau diese Aufgabe übernimmt der Neutralleiter N.
👉 In üblichen Hausinstallationen liegt zwischen Außenleiter und Neutralleiter eine Spannung von etwa 230 Volt an. Der Neutralleiter ist im Netz mit dem Erdpotenzial verbunden, darf deshalb aber nicht als ungefährlich angesehen werden. Im Betrieb kann er Strom führen.
Unterschied zwischen Neutralleiter, Außenleiter und Schutzleiter
Bei einem typischen Lampenanschluss können mehrere Leiter vorhanden sein. Jeder Leiter hat eine eigene Aufgabe:
- Außenleiter (L): führt die Spannung zur Leuchte und wird meistens über den Lichtschalter geschaltet. ⚡
- Neutralleiter (N): führt den Betriebsstrom von der Leuchte zurück zur Stromquelle. 🔵
- Schutzleiter (PE): dient der Sicherheit und leitet im Fehlerfall gefährliche Ströme ab. 🟢
👉 Der wichtigste Unterschied: Der Schutzleiter ist für den Fehlerfall gedacht, der Neutralleiter gehört dagegen zum normalen Betriebsstromkreis. Deshalb dürfen Neutralleiter und Schutzleiter nicht verwechselt oder einfach miteinander verbunden werden.
Neutralleiter, Außenleiter und Schutzleiter im Vergleich
Beim Anschluss von Lampen und Leuchten ist es wichtig, die verschiedenen Leiter richtig zu unterscheiden. Die folgende Übersicht zeigt Dir die wichtigsten Aufgaben, Kennzeichnungen und Sicherheitsaspekte auf einen Blick.
| Leiter | Abkürzung | Typische Farbe | Aufgabe | Wichtig bei Lampen |
|---|---|---|---|---|
| Außenleiter | L | Braun, schwarz oder grau | Führt die Spannung zur Leuchte. | Wird meist über den Lichtschalter geschaltet. ⚡ |
| Neutralleiter | N | Blau 🔵 | Führt den Betriebsstrom von der Leuchte zurück zur Stromquelle. | Ohne Neutralleiter ist der Stromkreis nicht vollständig. |
| Schutzleiter | PE | Grün-gelb 🟢 | Leitet im Fehlerfall gefährliche Ströme ab. | Besonders wichtig bei Leuchten mit Metallgehäuse. |
| Geschaltete Phase | L geschaltet | Häufig braun, schwarz oder grau | Bringt Spannung zur Leuchte, sobald der Lichtschalter eingeschaltet wird. | Typischer Anschluss an der Lampenklemme L. 💡 |
⚠️ Hinweis: In älteren Gebäuden können andere Aderfarben vorkommen. Verlasse Dich deshalb nie nur auf die Farbe einer Leitung. Arbeiten an 230-Volt-Anlagen sollten ausschließlich von einer Elektrofachkraft durchgeführt werden.
Welche Farbe hat der Neutralleiter? 🔵
In modernen Installationen ist der Neutralleiter in der Regel blau gekennzeichnet. Der Schutzleiter ist grün-gelb, Außenleiter sind häufig braun, schwarz oder grau.
- N / Neutralleiter: blau 🔵
- PE / Schutzleiter: grün-gelb 🟢
- L / Außenleiter: braun, schwarz oder grau ⚡
⚠️ Wichtig: In älteren Gebäuden können andere Aderfarben vorkommen. Verlasse Dich deshalb nie nur auf die Farbe einer Leitung. Eine sichere Zuordnung ist nur durch fachgerechtes Prüfen möglich.
Neutralleiter beim Anschluss von Lampen 💡
Bei vielen Leuchten wird der Außenleiter über den Lichtschalter geschaltet. Der Neutralleiter bleibt dagegen direkt mit der Leuchte verbunden. So entsteht ein vollständiger Stromkreis, sobald der Schalter eingeschaltet wird.
Ein typischer Lampenanschluss sieht daher häufig so aus:
- L: geschaltete Phase vom Lichtschalter ⚡
- N: Neutralleiter zur Rückführung des Betriebsstroms 🔵
- PE: Schutzleiter, besonders wichtig bei Leuchten mit leitfähigem oder metallischem Gehäuse 🟢
Fehlt der Neutralleiter oder ist er unterbrochen, funktioniert die Leuchte nicht zuverlässig oder gar nicht. Bei LED-Leuchten, elektronischen Vorschaltgeräten, Netzteilen und Dimmern können Fehler am Neutralleiter zusätzlich zu Flackern, Ausfällen oder Schäden führen.
Warum ist der Neutralleiter sicherheitsrelevant? ⚠️
Auch wenn der Neutralleiter nahe am Erdpotenzial liegt, kann er gefährlich sein. Während des Betriebs fließt über ihn Strom. Eine Berührung kann deshalb lebensgefährlich werden, besonders wenn die Anlage nicht korrekt abgeschaltet oder geprüft wurde.
Besonders kritisch ist eine Unterbrechung des Neutralleiters. In bestimmten Installationen, zum Beispiel bei gemeinsam genutzten Neutralleitern oder Drehstromsystemen, können dadurch gefährliche Überspannungen entstehen. Das kann Leuchten, LED-Netzteile und andere angeschlossene Geräte beschädigen.
⚠️ Der Neutralleiter darf außerdem nicht einzeln geschaltet oder abgesichert werden, wenn die zugehörigen Außenleiter weiterhin verbunden bleiben. Solche Arbeiten gehören immer in die Hände einer Elektrofachkraft.
Neutralleiter bei modernen LED-Beleuchtungsanlagen
Moderne LED-Leuchten, Netzteile, Dimmer und elektronische Vorschaltgeräte verhalten sich anders als klassische Glühlampen. Sie können sogenannte Oberschwingungen erzeugen. In größeren Beleuchtungsanlagen können sich bestimmte Oberschwingungsströme im Neutralleiter addieren.
Für einzelne Wohnraumleuchten ist das meist kein Planungsthema. In Büros, Verkaufsflächen, Industriehallen oder größeren LED-Anlagen sollte der Neutralleiter jedoch fachgerecht dimensioniert werden. So lassen sich Überlastungen, Störungen und unnötige Ausfälle vermeiden.
Wichtiger Hinweis zur Elektroinstallation ⚠️
Arbeiten an 230-Volt-Anlagen sind gefährlich und sollten nur von einer Elektrofachkraft durchgeführt werden. Vor Arbeiten an elektrischen Anlagen müssen unter anderem das Freischalten, das Sichern gegen Wiedereinschalten und das Feststellen der Spannungsfreiheit beachtet werden.
Zusammenfassung
Der Neutralleiter ist für Lampen und Leuchten unverzichtbar. Er schließt den Stromkreis, führt den Betriebsstrom zurück und ist in modernen Installationen meist blau gekennzeichnet.
- Der Neutralleiter wird mit N abgekürzt. 🔵
- Er ist der Rückleiter für den Betriebsstrom.
- Er ist nicht dasselbe wie der Schutzleiter PE. 🟢
- In modernen Installationen ist er meist blau.
- Er kann im Betrieb Strom führen und ist deshalb sicherheitsrelevant. ⚠️
- Bei LED-Anlagen muss er fachgerecht geplant und angeschlossen werden.
👉 Für Dein Lichtlexikon ist der Neutralleiter ein wichtiger Begriff, weil er direkt mit dem sicheren Anschluss von Lampen, Leuchten, LED-Netzteilen und Beleuchtungsanlagen zusammenhängt.
FAQ zum Neutralleiter
Was ist ein Neutralleiter?
Der Neutralleiter ist ein elektrischer Leiter, der den Betriebsstrom von einer Lampe, Leuchte oder einem anderen Verbraucher zurück zur Stromquelle führt. Er wird mit N abgekürzt und ist in modernen Installationen meistens blau gekennzeichnet.
Welche Farbe hat der Neutralleiter?
In modernen Elektroinstallationen ist der Neutralleiter in der Regel blau. Der Schutzleiter ist grün-gelb, Außenleiter sind häufig braun, schwarz oder grau. In älteren Gebäuden können jedoch andere Farben vorkommen, deshalb sollte die Zuordnung immer fachgerecht geprüft werden.
Ist der Neutralleiter das gleiche wie der Nullleiter?
Im Alltag wird der Neutralleiter oft noch als Nullleiter bezeichnet. Fachlich ist Neutralleiter jedoch die genauere Bezeichnung. Wichtig ist: Der Neutralleiter darf nicht mit dem Schutzleiter verwechselt werden, da beide unterschiedliche Aufgaben haben.
Wofür braucht eine Lampe den Neutralleiter?
Eine Lampe benötigt den Neutralleiter, damit der Stromkreis vollständig geschlossen wird. Der Außenleiter bringt die Spannung zur Leuchte, der Neutralleiter führt den Betriebsstrom zurück. Ohne Neutralleiter kann die Leuchte nicht zuverlässig funktionieren.
Was ist der Unterschied zwischen Neutralleiter und Schutzleiter?
Der Neutralleiter führt im normalen Betrieb Strom zurück zur Stromquelle. Der Schutzleiter dient dagegen der Sicherheit und leitet im Fehlerfall gefährliche Ströme ab. Der Schutzleiter ist grün-gelb gekennzeichnet, der Neutralleiter meistens blau.
Kann der Neutralleiter gefährlich sein?
Ja, der Neutralleiter kann gefährlich sein. Auch wenn er nahe am Erdpotenzial liegt, kann er im Betrieb Strom führen. Eine Berührung kann lebensgefährlich werden, besonders wenn die Anlage nicht korrekt abgeschaltet oder geprüft wurde.
Was passiert, wenn der Neutralleiter fehlt oder unterbrochen ist?
Wenn der Neutralleiter fehlt oder unterbrochen ist, ist der Stromkreis nicht vollständig. Eine Leuchte funktioniert dann nicht oder nur fehlerhaft. In bestimmten Installationen können außerdem gefährliche Überspannungen entstehen, die LED-Leuchten, Netzteile oder andere Geräte beschädigen können.
Wird bei einer Lampe der Neutralleiter geschaltet?
Bei einem typischen Lampenanschluss wird normalerweise der Außenleiter über den Lichtschalter geschaltet. Der Neutralleiter bleibt direkt mit der Leuchte verbunden. Der Neutralleiter sollte nicht einzeln geschaltet oder getrennt werden, während die zugehörige Phase weiterhin verbunden ist.
Warum ist der Neutralleiter bei LED-Leuchten wichtig?
LED-Leuchten, LED-Netzteile und elektronische Vorschaltgeräte reagieren empfindlicher auf Fehler in der Elektroinstallation als klassische Glühlampen. Ein fehlerhafter oder unterbrochener Neutralleiter kann zu Flackern, Ausfällen oder Schäden an der Elektronik führen.
Darf ich den Neutralleiter selbst anschließen?
Arbeiten an 230-Volt-Anlagen sind gefährlich und sollten nur von einer Elektrofachkraft durchgeführt werden. Auch beim Anschluss von Lampen und Leuchten muss vorher sicher geprüft werden, welche Ader welche Funktion hat.
