⚡ Phase bei Lampen und Leuchten einfach erklärt
Die Phase ist bei Lampen und Leuchten einer der wichtigsten Leiter im Stromkreis. Fachlich spricht man meist vom Außenleiter, in Schaltplänen wird er häufig mit L gekennzeichnet. Über diesen Leiter kommt die elektrische Spannung zur Leuchte. Deshalb ist die Phase entscheidend dafür, ob eine Lampe überhaupt mit Strom versorgt werden kann.
Im Alltag begegnet dir die Phase vor allem beim Anschluss von Deckenleuchten, Wandleuchten, Pendelleuchten oder LED-Leuchten. Für die sichere Installation ist aber wichtig: Die Aderfarbe allein reicht nicht immer als sichere Zuordnung aus. Besonders in älteren Installationen können Farben abweichen oder Leitungen anders belegt sein. Arbeiten an elektrischen Anlagen sollten deshalb nur von einer Elektrofachkraft oder fachkundig unterwiesenen Person durchgeführt werden.
⚡ Was ist die Phase?
Die Phase ist der spannungsführende Leiter in einer Wechselstrominstallation. In Deutschland und vielen europäischen Ländern beträgt die Spannung zwischen Phase beziehungsweise Außenleiter und Neutralleiter in der Regel 230 Volt bei 50 Hertz. Der Neutralleiter wird mit N gekennzeichnet und dient der Rückführung des Stroms.
Vereinfacht gesagt: Die Phase bringt die elektrische Energie zur Leuchte, der Neutralleiter schließt den Stromkreis. Erst wenn der Stromkreis korrekt geschlossen ist, kann das Leuchtmittel oder der LED-Treiber funktionieren.
💡 Welche Aufgabe hat die Phase bei Lampen?

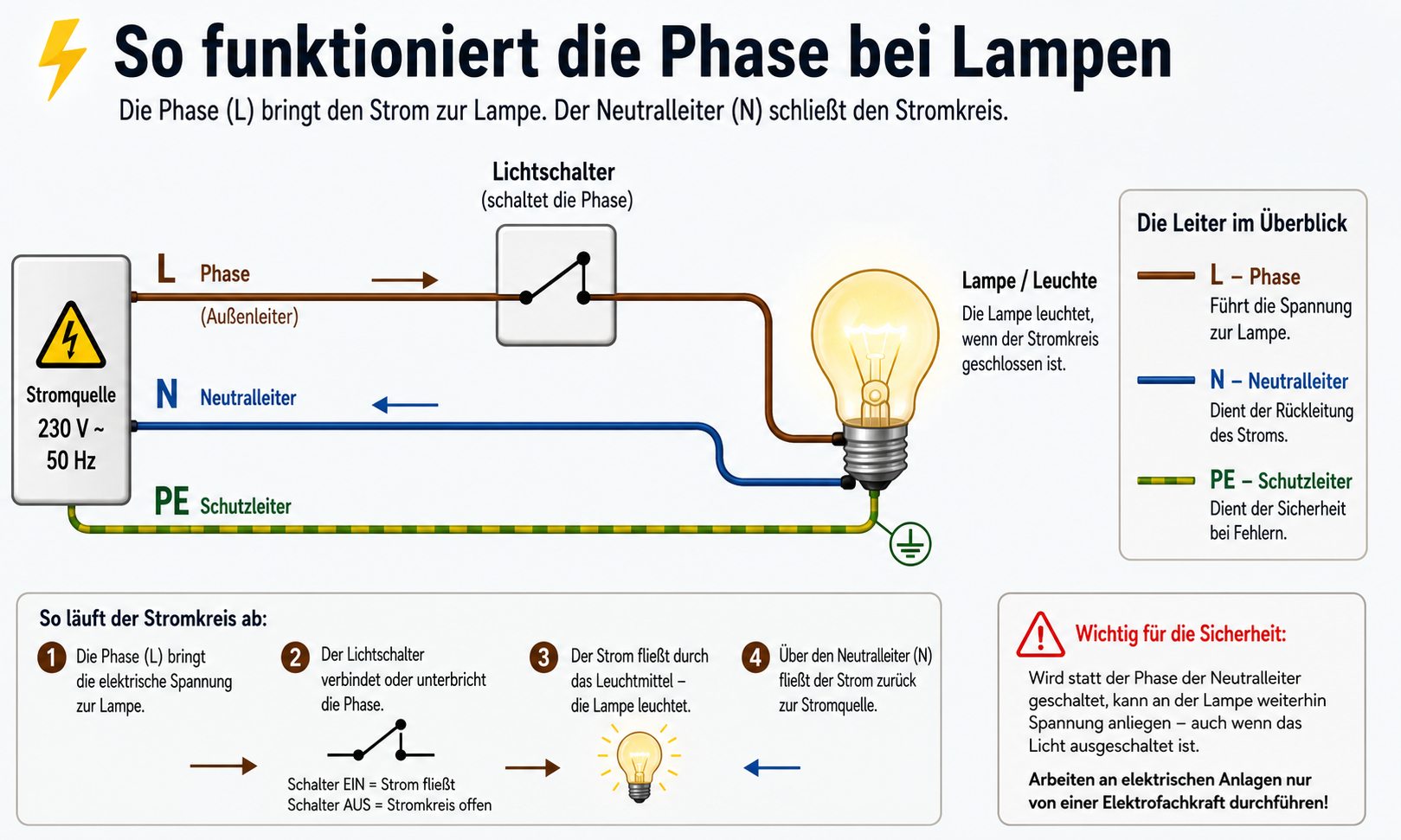

Bei einer klassischen Lampenschaltung wird normalerweise die Phase geschaltet. Das bedeutet: Der Lichtschalter unterbricht oder verbindet den spannungsführenden Leiter. Dadurch geht die Leuchte ein oder aus.
- L: Phase beziehungsweise Außenleiter, führt die Spannung zur Leuchte.
- N: Neutralleiter, dient der Rückleitung des Stroms.
- PE: Schutzleiter, dient der Sicherheit bei geeigneten Leuchten der Schutzklasse I.
⚠️ Wird statt der Phase versehentlich der Neutralleiter geschaltet, kann die Leuchte scheinbar ausgeschaltet sein, obwohl an Teilen der Installation weiterhin Spannung anliegt. Das ist gefährlich und sollte fachgerecht geprüft und behoben werden.
🎨 Welche Farbe hat die Phase?
In modernen Installationen können Außenleiter typischerweise braun, schwarz oder grau gekennzeichnet sein. Der Neutralleiter ist normalerweise blau, der Schutzleiter grün-gelb. Bei älteren Anlagen können jedoch andere Farben vorkommen.
- Braun: häufig als Phase beziehungsweise L verwendet
- Schwarz: ebenfalls als Außenleiter möglich
- Grau: ebenfalls als Außenleiter möglich
- Blau: normalerweise Neutralleiter N
- Grün-gelb: Schutzleiter PE
🟢 Wichtig: Verlasse dich beim Anschluss einer Leuchte nie allein auf die Farbe der Ader. Eine eindeutige Prüfung ist besonders bei Altbau, Umbauten oder unbekannten Leitungen wichtig.
🔌 Phase, Neutralleiter und Schutzleiter im Vergleich
- Phase L: spannungsführender Leiter, der die Leuchte mit Energie versorgt.
- Neutralleiter N: Rückleiter, der den Stromkreis schließt.
- Schutzleiter PE: Sicherheitsleiter, der im Fehlerfall gefährliche Berührungsspannungen ableiten soll.
Bei vielen Leuchten findest du diese Kennzeichnungen direkt an der Anschlussklemme. Je nach Schutzklasse der Leuchte kann ein Schutzleiteranschluss vorhanden sein oder nicht. Maßgeblich sind immer die Herstellerangaben und die fachgerechte Installation.
⚡ Was bedeutet Phase im Drehstromnetz?
In Gebäuden gibt es häufig ein Drehstromnetz mit drei Außenleitern: L1, L2 und L3. Zwischen einem Außenleiter und dem Neutralleiter liegen üblicherweise 230 Volt an. Zwischen zwei Außenleitern beträgt die Spannung in der Regel 400 Volt.
Für normale Beleuchtung wird meist nur eine Phase genutzt. In größeren Gebäuden, Gewerbebetrieben oder bei umfangreichen Beleuchtungsanlagen können die Leuchten auf mehrere Phasen verteilt werden. Das hilft, die elektrische Last gleichmäßiger aufzuteilen.
💡 Warum ist die Phase bei LED-Leuchten wichtig?
Moderne LED-Leuchten arbeiten häufig mit elektronischen Treibern. Diese benötigen eine saubere und korrekt angeschlossene Spannungsversorgung. Fehler bei der Phase, beim Neutralleiter oder bei vorgeschalteten Dimmern können zu Flackern, Brummen, Ausfällen oder Fehlfunktionen führen.
Besonders bei dimmbaren LED-Leuchten, Smart-Home-Leuchten und Bewegungsmeldern ist die richtige Verdrahtung wichtig. Manche Geräte benötigen zusätzlich zum geschalteten Leiter auch einen Neutralleiter. Deshalb solltest du vor der Auswahl einer Leuchte immer prüfen, welche Anschlussbedingungen am Montageort vorhanden sind.
⚠️ Typische Probleme mit der Phase
- Die Phase ist unterbrochen und die Leuchte bleibt dunkel.
- Der Schalter trennt nicht die Phase, sondern den Neutralleiter.
- Aderfarben wurden in einer alten Installation anders verwendet.
- Bei LED-Leuchten kommt es durch ungeeignete Dimmer oder falsche Verdrahtung zu Flackern.
- Ein Smart-Home-Schalter funktioniert nicht, weil am Einbauort kein Neutralleiter vorhanden ist.
Solche Fehler sollten nicht durch Ausprobieren gelöst werden. Wenn eine Leuchte nicht funktioniert oder du dir bei der Zuordnung der Leitungen unsicher bist, ist eine Elektrofachkraft die richtige Ansprechperson.
⚠️ Sicherheit beim Umgang mit der Phase
Die Phase kann lebensgefährlich sein, weil sie im Betrieb unter Spannung steht. Deshalb gilt: Vor Arbeiten an Leuchten oder elektrischen Anschlüssen muss der betreffende Stromkreis spannungsfrei sein und fachgerecht geprüft werden.
- Stromkreis freischalten.
- Gegen Wiedereinschalten sichern.
- Spannungsfreiheit fachgerecht feststellen.
- Nur geeignetes und zugelassenes Installationsmaterial verwenden.
- Bei Unsicherheit eine Elektrofachkraft beauftragen.
⚠️ Ein einfacher Phasenprüfer-Schraubendreher ist keine zuverlässige Grundlage für sichere Elektroarbeiten. Für eine fachgerechte Prüfung wird die Spannungsfreiheit mit geeignetem Prüfgerät festgestellt.
🟢 Kurz zusammengefasst
Die Phase, fachlich Außenleiter genannt, ist der spannungsführende Leiter einer Elektroinstallation. Bei Lampen und Leuchten sorgt sie dafür, dass elektrische Energie zur Leuchte gelangt. In modernen Installationen ist sie häufig braun, schwarz oder grau gekennzeichnet. Der Neutralleiter ist normalerweise blau, der Schutzleiter grün-gelb.
Für die Beleuchtung ist die richtige Phase besonders wichtig, weil Schalter, LED-Treiber, Dimmer und Smart-Home-Komponenten nur bei korrekter Verdrahtung sicher und zuverlässig funktionieren. Da Fehler an der Phase lebensgefährlich sein können, sollten Anschlüsse und Prüfungen im Zweifel immer durch eine Elektrofachkraft erfolgen.
❓ FAQ zur Phase bei Lampen und Leuchten
⚡ Was ist die Phase bei einer Lampe?
Die Phase ist der spannungsführende Leiter einer Elektroinstallation. Fachlich wird sie Außenleiter genannt und häufig mit L gekennzeichnet. Bei einer Lampe bringt die Phase die elektrische Spannung zur Leuchte, damit das Leuchtmittel oder der LED-Treiber funktionieren kann.
🎨 Welche Farbe hat die Phase?
In modernen Installationen kann die Phase beziehungsweise der Außenleiter braun, schwarz oder grau sein. Der Neutralleiter ist normalerweise blau, der Schutzleiter grün-gelb. Wichtig ist aber: Verlasse dich nie nur auf die Farbe, besonders nicht bei älteren oder unbekannten Installationen.
🔌 Was bedeutet L bei einer Leuchte?
L steht für Leiter oder Außenleiter und bezeichnet die Phase. An der Anschlussklemme einer Leuchte zeigt L also den Anschluss für den spannungsführenden Leiter an. N steht für Neutralleiter und PE für Schutzleiter.
🔄 Was ist der Unterschied zwischen Phase und Neutralleiter?
Die Phase führt die elektrische Spannung zur Leuchte. Der Neutralleiter dient der Rückführung des Stroms und schließt den Stromkreis. Beide Leiter sind für den Betrieb einer normalen Leuchte wichtig. Der Schutzleiter hat dagegen eine Sicherheitsfunktion und ist nicht für den normalen Betriebsstrom gedacht.
💡 Warum wird bei Lampen meistens die Phase geschaltet?
Bei einer fachgerechten Lampenschaltung wird normalerweise die Phase über den Lichtschalter geführt. So wird der spannungsführende Leiter unterbrochen, wenn das Licht ausgeschaltet ist. Wird stattdessen der Neutralleiter geschaltet, kann an der Leuchte weiterhin Spannung anliegen, obwohl sie nicht leuchtet.
⚠️ Ist die Phase gefährlich?
Ja, die Phase kann lebensgefährlich sein, weil sie im Betrieb unter Spannung steht. Eine Berührung kann zu einem Stromschlag führen. Deshalb dürfen Arbeiten an elektrischen Anschlüssen nur im spannungsfreien Zustand und mit geeigneter Prüfung durchgeführt werden. Bei Unsicherheit solltest du immer eine Elektrofachkraft beauftragen.
💡 Kann eine Lampe leuchten, wenn Phase und Neutralleiter vertauscht sind?
Je nach Leuchte kann sie unter Umständen trotzdem funktionieren. Das bedeutet aber nicht automatisch, dass der Anschluss sicher oder fachgerecht ist. Besonders bei Schaltern, Fassungen, LED-Treibern, Dimmern und Smart-Home-Komponenten kann eine falsche Verdrahtung gefährlich sein oder zu Fehlfunktionen führen.
⚡ Warum flackert eine LED-Leuchte bei falscher Phase?
LED-Leuchten reagieren empfindlicher auf falsche Verdrahtung, ungeeignete Dimmer, Restspannung oder nicht passende Schaltertechnik. Wenn die Phase nicht korrekt geführt wird oder ein Dimmer nicht zur LED-Leuchte passt, kann es zu Flackern, Nachglimmen, Brummen oder Ausfällen kommen.
🔌 Was bedeutet L1, L2 und L3?
L1, L2 und L3 bezeichnen die drei Außenleiter in einem Drehstromnetz. Zwischen einem Außenleiter und dem Neutralleiter liegen üblicherweise 230 Volt an. Zwischen zwei Außenleitern sind es in der Regel 400 Volt. Für normale Leuchten wird meist nur eine Phase genutzt.
⚠️ Darf ich die Phase selbst anschließen?
Wenn du keine Elektrofachkraft bist, solltest du elektrische Anschlüsse nicht eigenständig ändern oder installieren. Beim Umgang mit der Phase besteht Lebensgefahr. Für den sicheren Anschluss einer Leuchte sind Freischalten, Schutz gegen Wiedereinschalten und eine fachgerechte Prüfung der Spannungsfreiheit wichtig.
